INSTALACIÓN
PROCEDIMIENTO

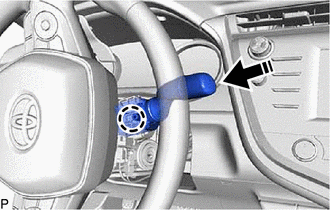

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS
(a) Enganche el gancho e instale el conjunto del interruptor del limpiaparabrisas tal como se indica en la ilustración.
.png) |
Instalar en esta dirección |

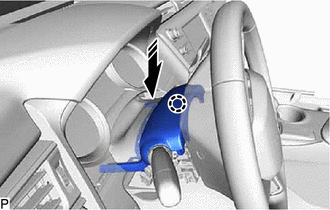

2. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN
(a) Enganche el gancho para instalar la cubierta superior de la columna de dirección como se muestra en la ilustración.
|
|
Instalar en esta dirección |
(b) Fije los 2 ganchos y los 4 clips e instale el conjunto de la moldura de acabado del grupo de instrumentos.

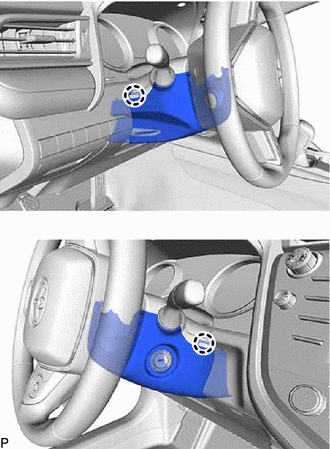

3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DE LA COLUMNA DE DIRECCIÓN INFERIOR
AVISO:
Si el conjunto de la cubierta inferior de la columna de dirección no está instalado en el orden correcto, se pueden quebrar las piezas.
(a) Enganche las 2 garras.
| (b) Enganche los 2 ganchos. |
|
(c) Coloque el tornillo.
(d) Gire el conjunto del volante a la izquierda y coloque el tornillo.
(e) Gire el conjunto del volante a la derecha y coloque el subconjunto de la cubierta inferior de la columna de dirección con el tornillo.
