Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE

(a) Instale un nuevo amortiguador del deposito de combustible en el conjunto del deposito de combustible.

2. INSTALE EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2

(a) Instale los 2 nuevos amortiguadores del deposito de combustible No. 2 en el conjunto del deposito de combustible.

3. INSTALE EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 1

(a) Instale un nuevo amortiguador del deposito de combustible No. 1 en el conjunto del deposito de combustible.

4. INSTALE EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6

(a) Instale los 2 nuevos amortiguadores del deposito de combustible No. 6 en el conjunto del deposito de combustible.

5. INSTALE EL SUBCONJUNTO DEL TUBO DE VENTILACION DE RETORNO DE COMBUSTIBLE

(a) Instale el subconjunto del tubo de ventilacion de retorno de combustible en el conjunto del deposito de combustible.

6. INSTALE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

(a) Enganche la abrazadera para instalar el subconjunto del tubo principal en el conjunto del deposito de combustible.

7. INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

ADVERTENCIA:

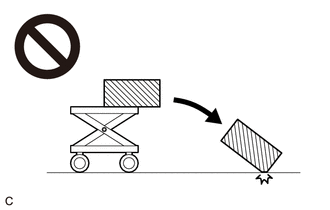

El conjunto del deposito de combustible es muy pesado. Asegurese de seguir el procedimiento que se describe en el manual de reparaciones; de lo contrario, el conjunto del deposito de combustible podria caerse del elevador de motores.

(a) Coloque el conjunto del deposito de combustible en un elevador de motor.

AVISO:

Mantenga el conjunto del deposito de combustible de forma horizontal con ayuda de accesorios de altura regulable y accesorios de elevacion.

(b) Utilice el elevador de motor, levante lentamente el conjunto del deposito de combustible y, a continuacion, instale el conjunto del deposito de combustible, el subconjunto de la banda izquierda del deposito de combustible No. 1 y el subconjunto de la banda derecha del deposito de combustible No. 1 con los 4 pernos en el orden que se muestra en la ilustracion.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

AVISO:

  • Tenga cuidado de que no se caiga el conjunto del deposito de combustible.
  • Al instalar el conjunto del deposito de combustible, inclinelo levemente para evitar que interfiera con las piezas circundantes.

(c) Enganche la abrazadera y conecte el conjunto de la valvula de corte de combustible con tubo al subconjunto de la manguera de ventilacion del deposito de combustible.

Haga clic aqui

(d) Conecte el subconjunto del tubo de ventilacion del deposito de combustible No. 1 al tubo de combustible.

Haga clic aqui

8. CONECTE EL SUBCONJUNTO DEL TUBO DE ENTRADA DEL DEPOSITO DE COMBUSTIBLE

(a) Conecte el subconjunto del tubo de entrada del deposito de combustible al conjunto del deposito de combustible.

Haga clic aqui

9. CONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

(a) Conecte el subconjunto del tubo principal del deposito de combustible al tubo de combustible.

Haga clic aqui

10. INSTALE EL SUBCONJUNTO DEL PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 1

(a) Instale el subconjunto del protector del deposito de combustible No. 1 en el conjunto del deposito de combustible con los 4 clips.

11. INSTALE EL SUBCONJUNTO DEL PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 2

(a) Instale el subconjunto del protector del deposito de combustible No. 2 en el subconjunto derecho de la banda del deposito de combustible No.1 con la tuerca.

Torque:

10.5 N·m {107 kgf·cm, 8 ft·lbf}

12. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1

Haga clic aqui

13. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 2

Haga clic aqui

14. INSTALE EL CONJUNTO DEL PROPULSOR CON EJE DE COJINETE CENTRAL

Haga clic aqui

15. INSTALE EL SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO

Haga clic aqui

16. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR

Haga clic aqui

17. ANADA COMBUSTIBLE
