COMPONENTES
ILUSTRACION
.png)
|

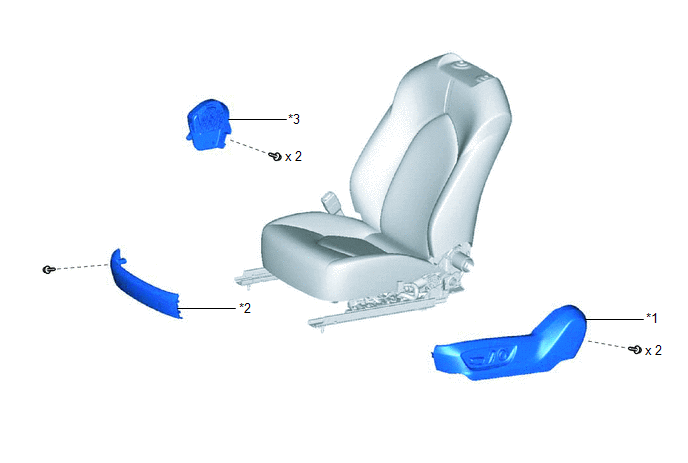

*1 | PROTECTOR DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO |
*2 | PROTECTOR DELANTERO DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO |
|
*3 | PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO |
- | - |
ILUSTRACION
.png)
|

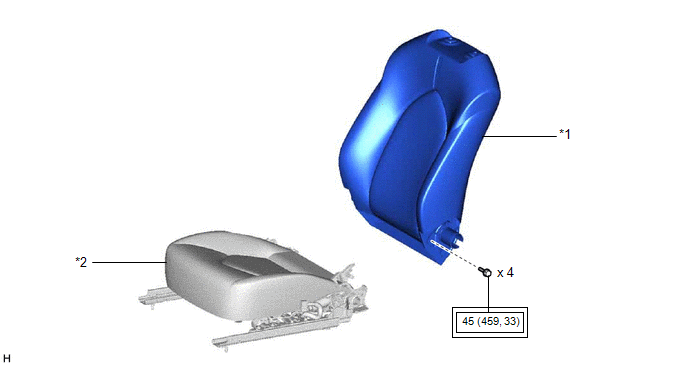

*1 | CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |
ILUSTRACION
|

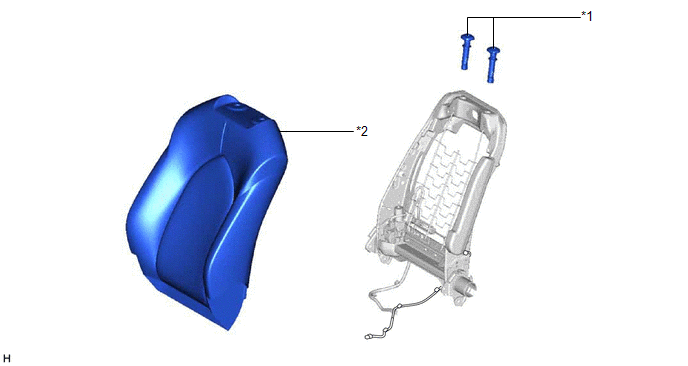

*1 | SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO |
*2 | FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
ILUSTRACION
|

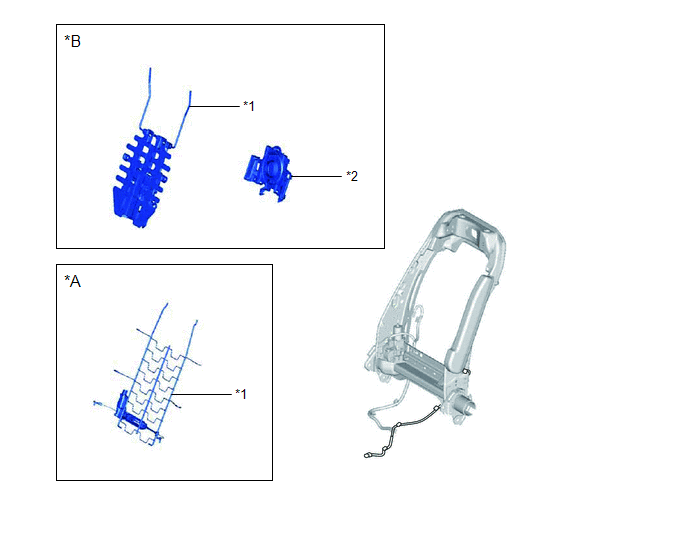

*A | Sin sistema de climatizacion de los asientos |
*B | Con sistema de climatizacion de los asientos |
|
*1 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO |
*2 | SOPLADOR DEL CLIMATIZADOR DEL RESPALDO |
Conjunto Del Dispositivo De Ajuste Del Soporte Lumbar (para Asiento
Electrico Fabricado Por Tmmk)
