INSTALACION
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL MOTOR DE ARRANQUE
(a) Instale el conjunto del motor de arranque en el subconjunto del bloque de cilindros con los 2 pernos.
Torque:
46 N·m {469 kgf·cm, 34 ft·lbf}
(b) Conecte el cable del motor n° 2 al terminal 30 con la tuerca.
Torque:
9.8 N·m {100 kgf·cm, 87 in·lbf}
(c) Cierre la capucha del terminal.
(d) Conecte el conector del conjunto del motor de arranque.
2. INSTALE LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

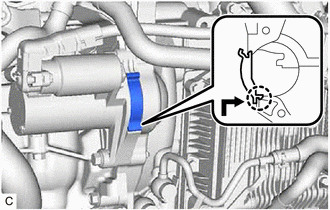

(a) Alinee el saliente con el subconjunto del bloque de cilindros y enganche la garra tal y como se muestra en la ilustracion para instalar la cubierta lateral del alojamiento del volante. AVISO:
|
|
3. INSTALE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR
Haga clic aqui
4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Haga clic aqui
