Manual de réparation,
Manual del propietario
Manual de réparation,
Componentes
COMPONENTES

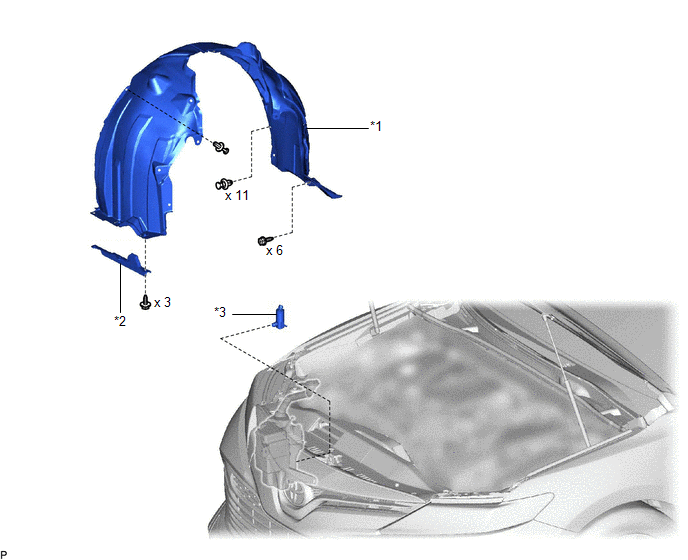

ILUSTRACIÓN
|
*1 | REVESTIMIENTO DE LA ALETA DELANTERA DERECHA |
*2 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*3 | CONJUNTO DEL MOTOR Y BOMBA DEL LAVAPARABRISAS |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA DERECHA
Haga clic aquí
.gif)

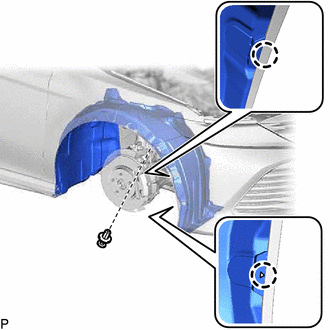

2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

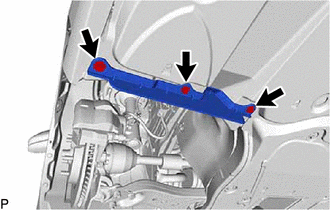

| (a) Extraiga los 3 tornillos y la almohadilla de extensión del arco de la rueda delantera derecha. |
|
3. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA DERECHA

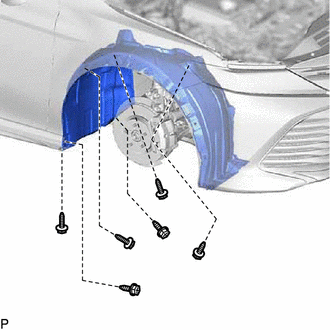

| (a) Extraiga los 6 tornillos. |
|
| (b) Extraiga el clip. |
|

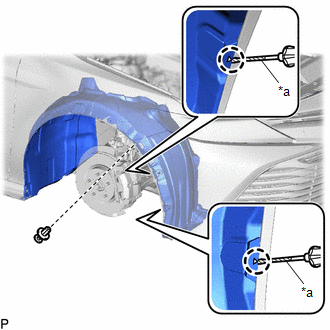

(c) Desenganche los 2 ganchos con un destornillador.
OBSERVACIÓN:
Envuelva con cinta la punta del destornillador antes de utilizarlo.

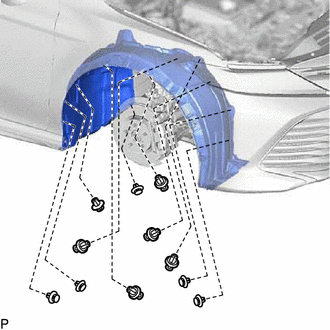

| (d) Extraiga los 11 clips y el revestimiento de la aleta delantera derecha. |
|
4. DRENE EL LÍQUIDO LAVAPARABRISAS

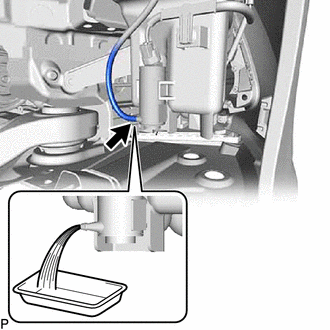

| (a) Desconecte la manguera del lavaparabrisas del conjunto del motor y de la bomba y drene el líquido lavaparabrisas. OBSERVACIÓN: Recoja el líquido lavaparabrisas con un recipiente. |
|
5. EXTRAIGA EL CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS
(a) Desconecte el conector.
.png) |
Extraiga en esta dirección |

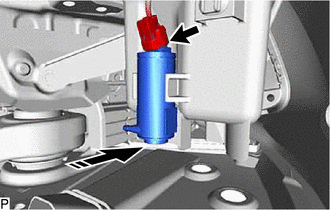

(b) Extraiga el conjunto del motor y de la bomba del lavaparabrisas como se muestra en la ilustración.
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS
|

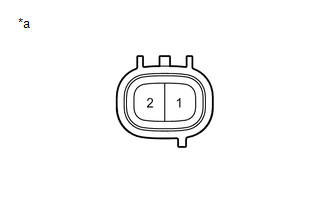

*a | Componente sin mazo de cables conectado (Conjunto de la bomba y el motor del lavaparabrisas) |
(a) Extraiga el depósito del lavaparabrisas.
(b) Desconecte el conector del conjunto del motor y la bomba del lavaparabrisas.
OBSERVACIÓN:
Esta operación debe llevarse a cabo con el conjunto de la bomba y el motor del lavaparabrisas instalados en el depósito del mismo.
(c) Llene el depósito con líquido lavaparabrisas.
(d) Conecte el cable positivo (+) de la batería al terminal 1 del conjunto del motor y de la bomba del lavaparabrisas, y el cable negativo (-) al terminal 2.
(e) Compruebe que el líquido lavaparabrisas fluya desde el depósito.
OK:
El líquido lavaparabrisas fluye desde el depósito.
Si el resultado no es el especificado, sustituya el conjunto del motor y la bomba del lavaparabrisas.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS

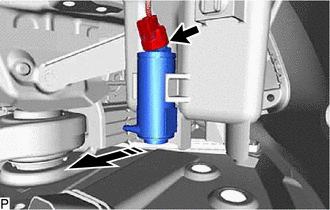

(a) Coloque el conjunto del motor y la bomba del lavaparabrisas como se muestra en la ilustración.
.png) |
Instalar en esta dirección |
(b) Conecte el conector.
2. AÑADA LÍQUIDO LAVAPARABRISAS
(a) Conecte la manguera del lavaparabrisas.
(b) Añada líquido lavaparabrisas en el depósito del lavaparabrisas.
3. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA DERECHA
(a) Coloque el revestimiento de la aleta delantera derecha con los 11 clips y los 6 tornillos.
| (b) Coloque el clip y enganche los 2 ganchos. |
|
4. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
(a) Instale la almohadilla de extensión del arco de la rueda delantera derecha con los 3 tornillos.
5. COLOQUE LA RUEDA DELANTERA DERECHA
Haga clic aquí
.gif)
InstalaciÓnLuz De La Consola Delantera
ComponentesCOMPONENTES
ILUSTRACION
*1 CONJUNTO DE
MEDIDORES DEL CAPO NO. 1
*2 SUBCONJUNTO DE LA
LUZ INTERIOR NO. 2
ExtracciOnEXTRACCION
PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO
NO. 1 Haga clic aqui
2.
EXTRAIGA EL SUBCONJUNTO DE LA LUZ INT ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PR ...
