Componentes
COMPONENTES

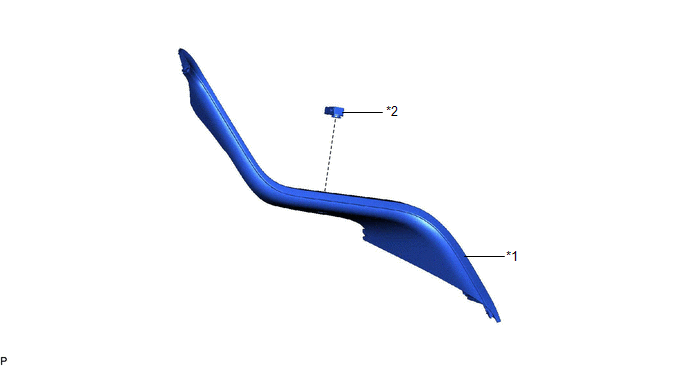

ILUSTRACION
|
*1 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 |
*2 | SUBCONJUNTO DE LA LUZ INTERIOR NO. 2 |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui .gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA LUZ INTERIOR NO. 2

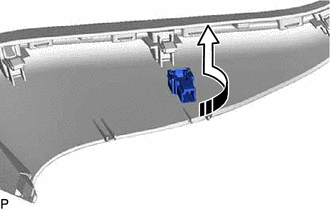

(a) Gire el subconjunto de la luz interior No. 2, tal y como se muestra en la ilustracion para extraerlo.
.png) |
Extraiga en esta direccion |
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE LA LUZ DE LA CONSOLA DELANTERA (SUBCONJUNTO DE LA LUZ INTERIOR NO. 2)
|

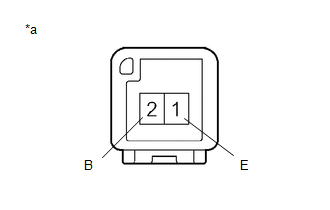

*a | Componente sin mazo de cables conectado (Luz de la consola delantera (subconjunto de la luz interior No. 2)) |
(a) Aplique tension de la bateria al conector y compruebe si se enciende la luz de la consola delantera.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (B) Terminal negativo de la bateria (-) > 1 (E) |
Siempre | Se enciende la luz de la consola delantera |
Si el resultado no es el especificado, sustituya la luz de la consola delantera (subconjunto de la luz interior No. 2).
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DE LA LUZ INTERIOR NO. 2

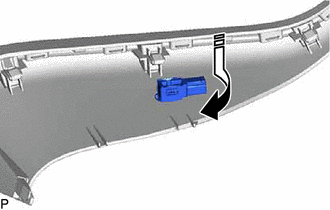

(a) Gire el subconjunto de la luz interior No. 2, tal y como se muestra en la ilustracion para instalarlo.
.png) |
Instale en esta direccion |
2. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
.gif)
