Manual de réparation,
Componentes
COMPONENTES

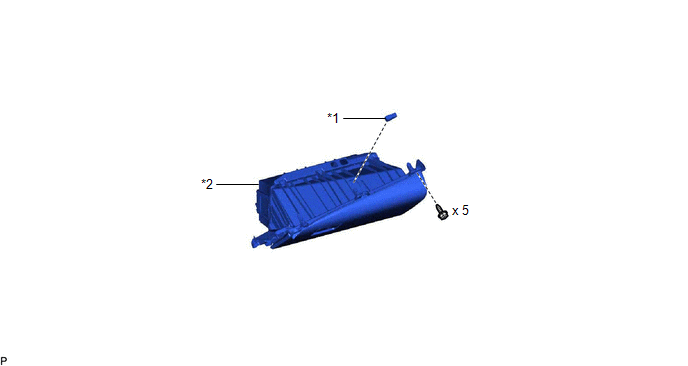

ILUSTRACION
|
*1 | CONJUNTO DE LA LUZ DE LA GUANTERA | *2 |
SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR |
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido e instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de las luces de la guantera.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
.png)
Haga clic aqui
.gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DE LA LUZ DE LA GUANTERA

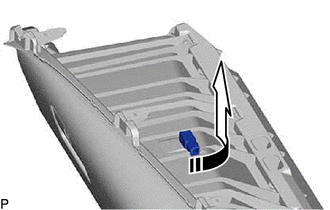

(a) Coloque el conjunto de la luz de la guantera tal y como se muestra en la ilustracion para extraerlo.
.png) |
Extraer en esta direccion |
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA LUZ DE LA GUANTERA
|
*a | Componente sin mazo de cables conectado (Conjunto de la luz de la guantera) |
(a) Aplique tension de la bateria al conector y compruebe si se enciende la luz de la guantera.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (B) Terminal negativo de la bateria (-) > 1 (L) |
Siempre | La luz de la guantera se enciende |
Si el resultado no es el especificado, cambie el conjunto de la luz de la guantera.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA LUZ DE LA GUANTERA

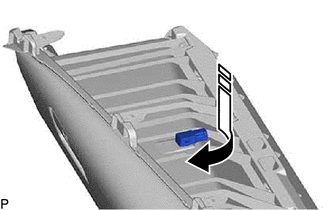

(a) Coloque el conjunto de la luz de la guantera tal y como se muestra en la ilustracion para instalarlo.
.png) |
Instale en esta direccion |
2. INSTALE EL SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic
aqui .gif)
3. INSTALE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2
Haga clic aqui
