EXTRACCION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui

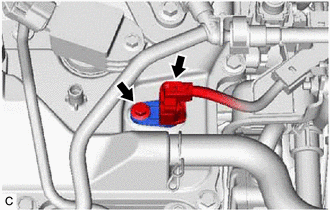

2. EXTRAIGA EL SENSOR DE POSICION DEL ARBOL DE LEVAS (para el lado de admision)
| (a) Desconecte el conector del sensor de posicion del arbol de levas. |
|
(b) Utilice una llave de cubo de 8 mm para extraer el perno y el sensor de posicion del arbol de levas del subconjunto de la tapa de la culata.
AVISO:
Si el sensor de posicion del arbol de levas ha sido golpeado o se ha caido, reemplacelo.

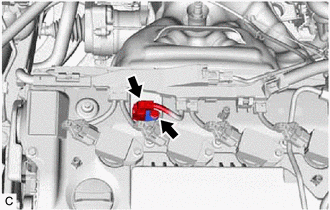

3. EXTRAIGA EL SENSOR DE POSICION DEL ARBOL DE LEVAS (para el lado de escape)
(a) Desconecte el conector del sensor de posicion del arbol de levas.
| (b) Utilice una llave de cubo de 8 mm para extraer el perno y el sensor de posicion del arbol de levas del subconjunto de la tapa de la culata. AVISO: Si el sensor de posicion del arbol de levas ha sido golpeado o se ha caido, reemplacelo. |
|
