MONTAJE
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL EMBRAGUE MAGNETICO
(a) Fije el conjunto del compresor del enfriador en un torno de banco entre placas de aluminio.

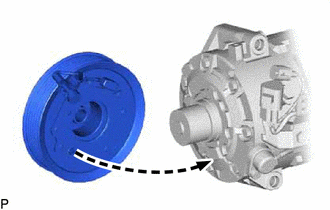

(b) Instale el estator del embrague magnetico con las piezas alineadas como se muestra en la ilustracion. |
|

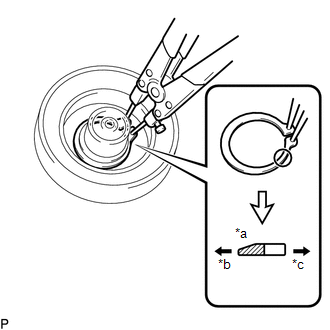

(c) Utilice un expansor de anillos para instalar un nuevo anillo de retencion con el lado biselado hacia fuera. AVISO: Al instalar el anillo de retencion, no lo ensanche excesivamente. |
|
(d) Conecte el conector.

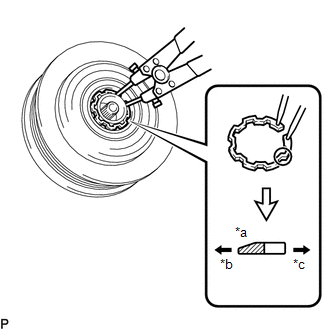

(e) Con un expansor de anillos, instale el rotor del embrague magnetico y un anillo de retencion nuevo con el lado biselado hacia fuera. AVISO:
|
|
(f) Coloque las arandelas y el cubo del embrague magnetico.
AVISO:
Use las mismas arandelas del embrague magnetico que las retiradas durante el desmontaje.

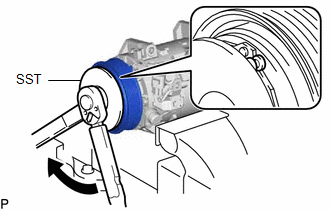

(g) Utilice la SST para sujetar el cubo del embrague magnetico y colocar el perno. SST: 09985-00270 Torque: 18 N·m {184 kgf·cm, 13 ft·lbf} AVISO: Compruebe que no hay materias extranas o aceite en el cubo del embrague magnetico, el perno y el eje del compresor antes de instalar el perno. |
|
2. COMPRUEBE LA HOLGURA DEL EMBRAGUE MAGNETICO

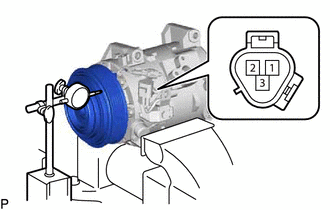

(a) Configure un indicador de cuadrante del cubo del embrague magnetico. |
|
(b) Conecte el cable positivo (+) de la bateria al terminal 3 del conector del embrague magnetico y el cable negativo (-) al cable de masa. Active y desactive el embrague magnetico y mida la holgura.
Espacio libre estandar:
0.26 a 0.60 mm (0.0102 a 0.0236 pulg.)
Si el valor medido no se encuentra dentro del espacio libre estandar, extraiga el cubo del embrague magnetico y ajuste la holgura con las arandelas del embrague magnetico para obtener la holgura estandar.
Grosor de la arandela del embrague magnetico:
0.1 mm (0.00394 pulg.)
0.3 mm (0.0118 pulg.)
0.5 mm (0.0197 pulg.)
AVISO:
Utilice como maximo 3 arandelas para ajustar el embrague magnetico.
(c) Retire el conjunto del compresor y el embrague magnetico del torno de banco.
3. INSTALE EL SOPORTE DEL COMPRESOR DEL ENFRIADOR
(a) Instale el soporte del compresor del enfriador con el tornillo. |
|
(b) Enganche la abrazadera.
