COMPONENTES

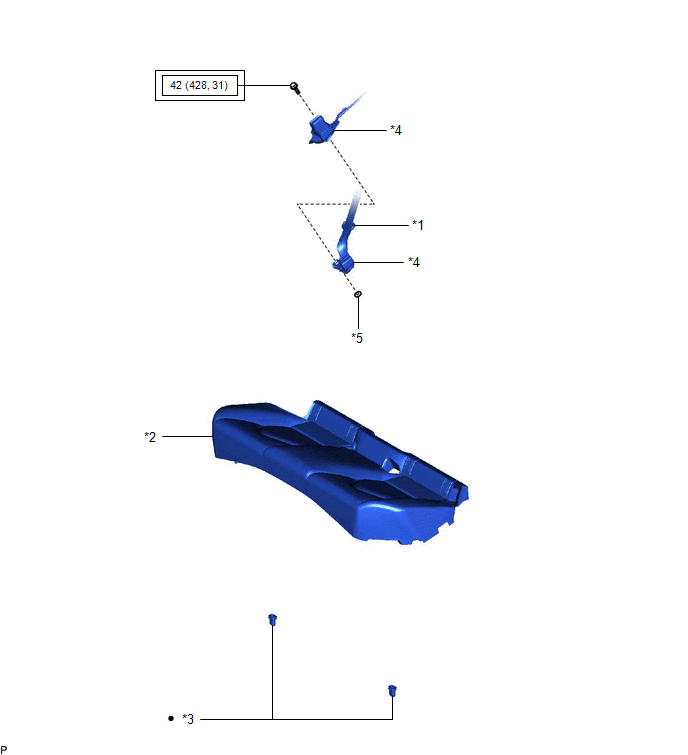

ILUSTRACIÓN
.png)
|
*1 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJÍN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

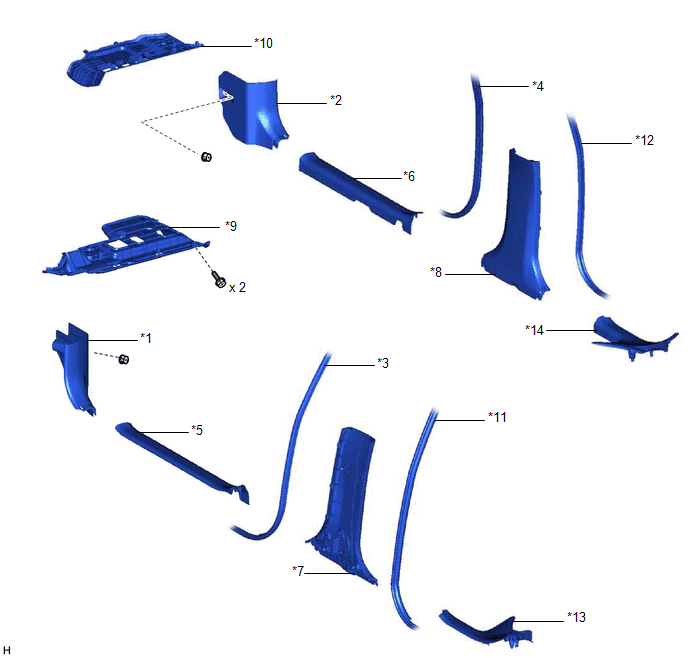

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS |
*2 | SUBCONJUNTO DE LA GUARNICIÓN LATERAL DERECHA DEL CUBRETABLEROS |
|
*3 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA |
*4 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA |
|
*5 | ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*6 | ESTRIBO DE LA PUERTA DELANTERA DERECHA |
|
*7 | EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO |
*8 | EMBELLECEDOR DERECHO DEL MONTANTE CENTRAL INFERIOR |
|
*9 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*10 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL CUADRO DE INSTRUMENTOS NO. 2 |
|
*11 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
*12 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*13 | ESTRIBO DE LA PUERTA TRASERA IZQUIERDA |
*14 | ESTRIBO DE LA PUERTA TRASERA DERECHA |

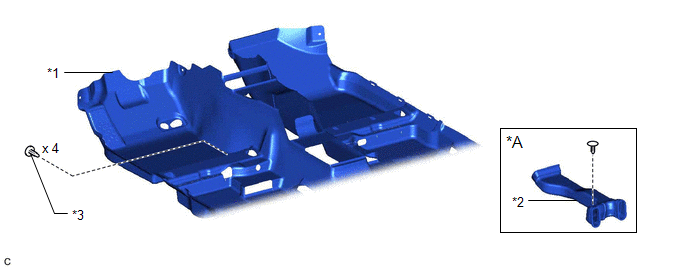

ILUSTRACIÓN
|
*A | Para tipo doble |
- | - |
|
*1 | CONJUNTO DE LA MOQUETA DEL SUELO DELANTERO |
*2 | CONDUCTO DE LA CAJA DE LA CONSOLA NO. 1 |
|
*3 | CLIP DE MOQUETA DEL SUELO DELANTERO |
- | - |

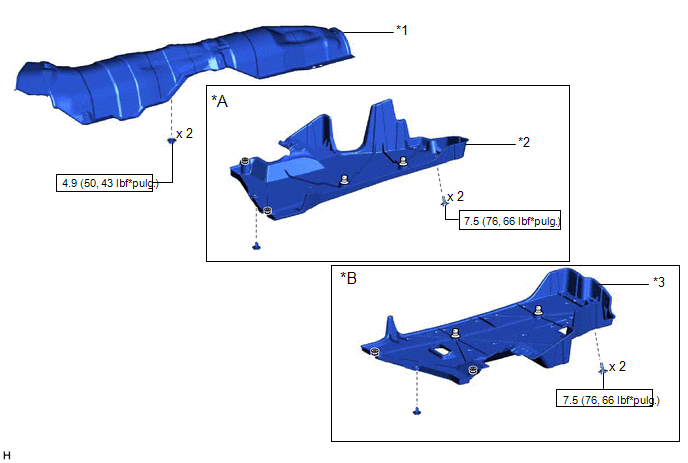

ILUSTRACIÓN
|
*A | para el lado derecho |
*B | Para el lado izquierdo |
|
*1 | AISLANTE TÉRMICO INFERIOR DEL PISO DELANTERO No. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 1 |
|
*3 | CUBIERTA INFERIOR DEL PISO NO. 2 |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

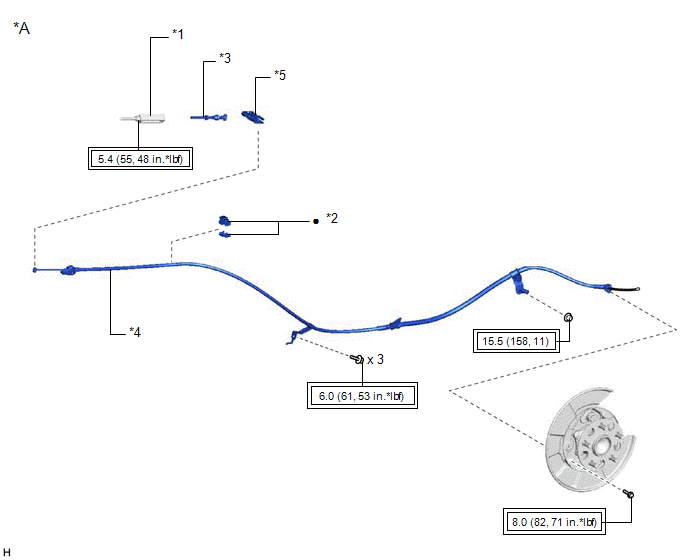

ILUSTRACIÓN
|
*A | para tipo A |
- | - |
|
*1 | CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
*2 | ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
|
*3 | SUBCONJUNTO DE LA VARILLA DE TRACCIÓN DEL FRENO DE ESTACIONAMIENTO NO. 1 |
*4 | CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 |
|
*5 | COMPENSADOR DEL FRENO DE ESTACIONAMIENTO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

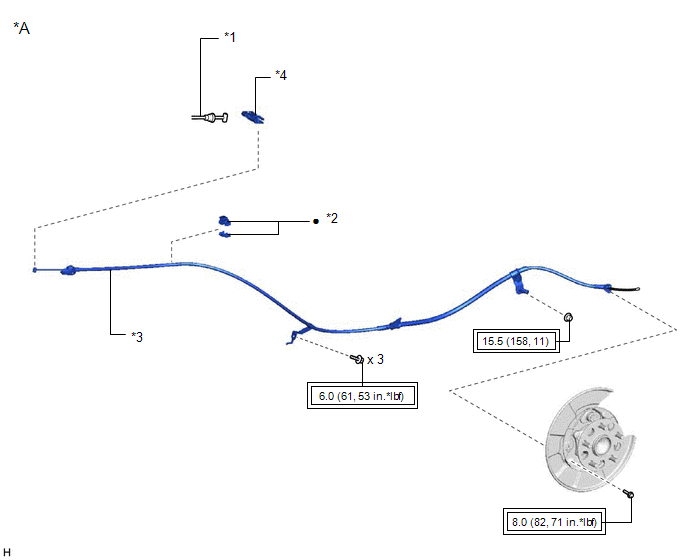

ILUSTRACIÓN
|
*A | para tipo B |
- | - |
|
*1 | CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
*2 | ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1 |
|
*3 | CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 3 |
*4 | COMPENSADOR DEL FRENO DE ESTACIONAMIENTO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
