DESCRIPCION
Cuando un dispositivo USB o "iPod" esta conectado al conector USB del conjunto del adaptador del conector estereo No. 1, debe contener archivos reproducibles. El dispositivo tambien debe comunicarse con y ser reconocido por el conjunto del receptor de radio y pantalla. Este procedimiento de diagnostico se usa cuando no se reconoce un dispositivo o si los archivos del dispositivo no pueden reproducirse con normalidad.

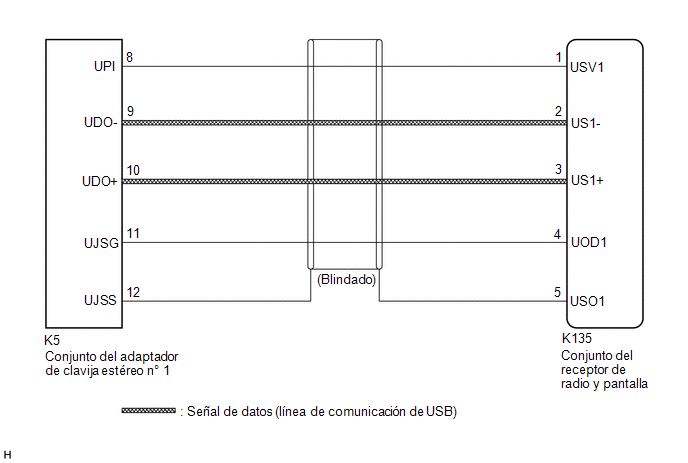

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui
OBSERVACION:
PROCEDIMIENTO
1. | COMPRUEBE EL DISPOSITIVO USB O "iPod" |
(a) Desconecte el dispositivo USB o "iPod" del conjunto del adaptador de clavija estereo No. 1.
(b) Compruebe si hay archivos reproducibles en el dispositivo USB o "iPod".
OBSERVACION:
Consulte la seccion Descripcion del sistema para los archivos reproducibles.
Haga clic aqui
(c) Compruebe si el dispositivo USB tiene un formato compatible o el "iPod" es de una version compatible.
OBSERVACION:
Consulte la seccion Descripcion del sistema para formatos y versiones compatibles.
Haga clic aqui
Resultado:
Resultado | Vaya a |
---|---|
No hay archivos reproducibles o la version o el formato del dispositivo es incompatible. |
A |
Hay archivos reproducibles y la version o el formato del dispositivo es compatible. |
B |
A |
![]() | FIN (EL FORMATO DEL DISPOSITIVO USB ES INCOMPATIBLE, LA VERSION DE "iPod" ES INCOMPATIBLE O NO HAY ARCHIVOS REPRODUCIBLES) |
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTEREO NO. 1) |
(a) Desconecte el conector K135 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector K5 del conjunto del adaptador de clavija estereo No. 1.

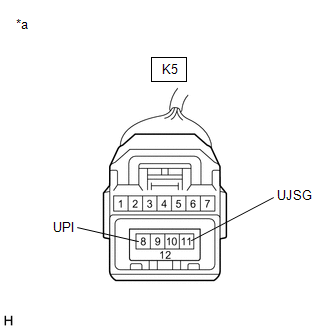

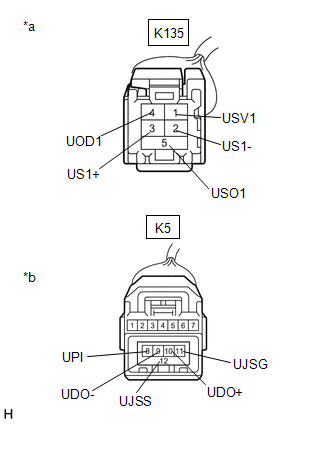

(c) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
|
|
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
3. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (FUENTE DE ALIMENTACION DEL CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTEREO NO. 1) |
(a) Desconecte el conector K5 del conjunto del adaptador de clavija estereo No. 1.
(b) Mida la tension segun los valores de la siguiente tabla. Tension estandar:
|
|
NG | ![]() | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
4. |
FORMATEE EL DISPOSITIVO USB O RESTABLEZCA EL "iPod" Y VUELVA A REALIZAR LA COMPROBACION |
(a) Borre todos archivos del dispositivo USB o "iPod" y formateelo/restablezcalo.
(b) Guarde los datos otra vez y verifique si se puede reproducir en el dispositivo del vehiculo.
AVISO:
El formateo de un dispositivo USB o la restauracion de un "iPod" borra toda la musica del dispositivo. Asegurese de que hay copias de seguridad de los datos de musica disponibles antes de realizar esta operacion.
OK:
La averia desaparece.
OK | ![]() |
FIN |
|
5. |
SUSTITUYA EL DISPOSITIVO USB O "iPod" |
(a) Desactive el interruptor de encendido.
OBSERVACION:
Si se produce alguna averia, es necesario apagar el interruptor de encendido para que el vehiculo pueda reconocer un dispositivo nuevo al conectarlo.
(b) Coloque el interruptor de encendido en la posicion ACC.
(c) Conecte un dispositivo USB o "iPod" que se sepa que funciona bien al conjunto del adaptador de clavija estereo No. 1.
OBSERVACION:
Haga clic aqui
|
6. |
COMPRUEBE EL DISPOSITIVO USB O "iPod" |
(a) Compruebe si el conjunto del receptor de radio y pantalla reconoce un dispositivo USB o "iPod" y si en la pantalla se muestra informacion como los nombres de pista, de artista y del album.
OK:
El dispositivo USB o el "iPod" se reconoce o se muestra correctamente en la pantalla de informacion.
OK | ![]() | DISPOSITIVO USB O "iPod" INCOMPATIBLE O DEFECTUOSO |
NG | ![]() | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
