Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Utilice el mismo procedimiento para los conjuntos de cable del freno de estacionamiento No. 2 y No. 3.

PROCEDIMIENTO

1. COLOQUE LA ABRAZADERA DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

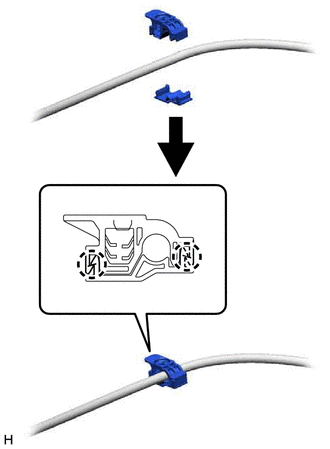

(a) Instale una nueva abrazadera del cable del freno de estacionamiento No. 1 al conjunto del cable del freno de estacionamiento No. 3.

2. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO Nº 3

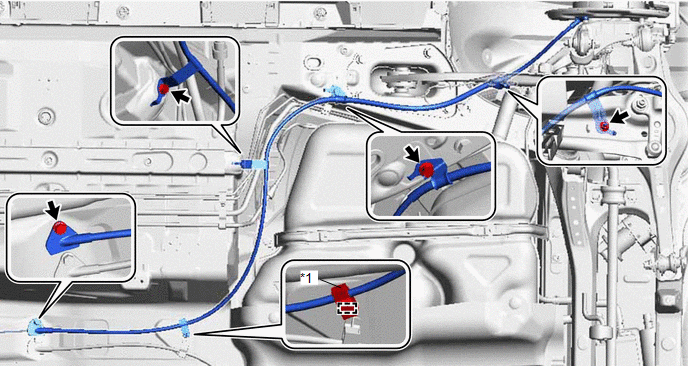

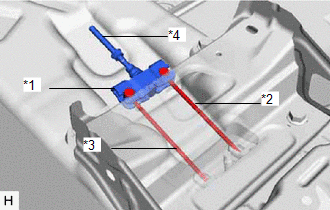

(a) Instale los 3 pernos y la tuerca, y enganche la abrazadera e instale el conjunto del cable del freno de estacionamiento n° 3.

*1

Abrazadera del cable del freno de estacionamiento n° 1

-

-

Torque:

Perno :

6.0 N·m {61 kgf·cm, 53 in·lbf}

Tuerca :

15.5 N·m {158 kgf·cm, 11 ft·lbf}

3. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 3

(a) Instale el conjunto del cable del freno de estacionamiento n° 3 en el plato portazapatas con el perno.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

4. INSTALE LA PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

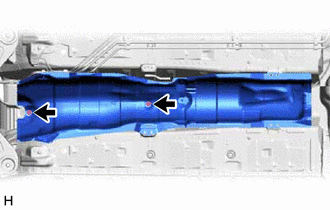

5. INSTALE EL AISLANTE TÉRMICO INFERIOR DEL PISO DELANTERO No. 1

(a) Coloque el aislante térmico del piso delantero inferior n° 1 con las 2 tuercas.

Torque:

4.9 N·m {50 kgf·cm, 43 in·lbf}

6. INSTALE EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)

Haga clic aquí

7. COLOQUE LA CUBIERTA INFERIOR DEL PISO NO. 2 (para el lado izquierdo)

Haga clic aquí

8. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1 (para el lado derecho)

Haga clic aquí

9. INSTALE EL SUBCONJUNTO DE LA VARILLA DE TRACCIÓN DEL FRENO DE ESTACIONAMIENTO N° 1 (para tipo A)

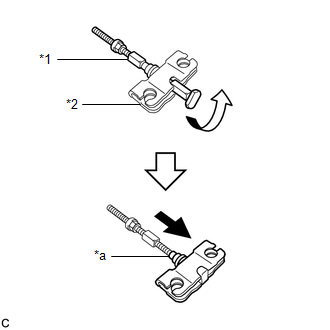

(a) Instale el subconjunto de la varilla de tracción del freno de estacionamiento n° 1 al ecualizador de dicho freno.

*1

Subconjunto de la varilla de tracción del freno de estacionamiento n° 1

*2

Ecualizador del freno de estacionamiento

*a

Funda de goma

(b) Deslice el compensador del freno de estacionamiento y la funda de goma como se muestra en la ilustración.

AVISO:

Asegúrese de que la funda de goma esté firmemente introducida en la ranura del subconjunto de la varilla de tracción del freno de estacionamiento n° 1.

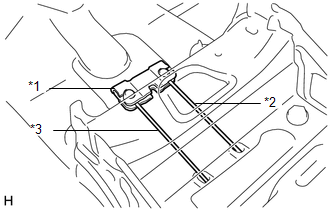

(c) Conecte el conjunto del cable del freno de estacionamiento No. 3 al compensador del freno de estacionamiento.

*1

Ecualizador del freno de estacionamiento

*2

Conjunto del cable del freno de estacionamiento No. 2

*3

Conjunto del cable del freno de estacionamiento No. 3

*4

Subconjunto de la varilla de tracción del freno de estacionamiento n° 1

(d) Conecte el conjunto del cable del freno de estacionamiento No. 2 al ecualizador de dicho freno.

10. INSTALE EL COMPENSADOR DEL FRENO DE ESTACIONAMIENTO (para tipo B)

(a) Instale el compensador del freno de estacionamiento en el conjunto del cable del freno de estacionamiento n° 2 y n° 3.

*1

Ecualizador del freno de estacionamiento

*2

Conjunto del cable del freno de estacionamiento No. 2

*3

Conjunto del cable del freno de estacionamiento No. 3

11. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

Haga clic aquí

12. INSTALE EL CONDUCTO N° 1 DE LA CAJA DE LA CONSOLA (para tipo doble)

Haga clic aquí

13. INSTALE EL CONJUNTO DE LA MOQUETA DEL SUELO DELANTERO

Haga clic aquí

14. INSTALE EL PEDAL DEL ACELERADOR

Haga clic aquí

15. COLOQUE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

Haga clic aquí

16. COLOQUE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

17. INSTALE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

18. INSTALE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

19. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

20. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS

Haga clic aquí.

21. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

22. COLOQUE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

23. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

24. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

25. INSTALE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

26. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL CUADRO DE INSTRUMENTOS NO. 2

Haga clic aquí

27. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN LATERAL DERECHA DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

28. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

29. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

30. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

31. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

32. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

para asiento eléctrico: Haga clic aquí

para asiento manual: Haga clic aquí

33. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

para asiento eléctrico: Haga clic aquí

para asiento manual: Haga clic aquí

34. REVISE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aquí
