TERMINALES DE LA ECU

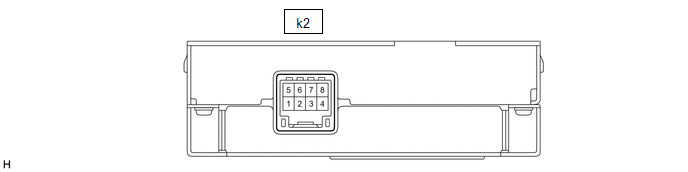

INSPECCIONE EL CONJUNTO DEL SOPORTE DEL CARGADOR INALÁMBRICO DEL MÓVIL (SUBCONJUNTO DEL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA)
|
No. de terminal (Símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
|---|---|---|---|---|
|
k2-1 (PGND) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Por debajo de 1 V |
|
k2-2 (ILL-) - Masa de la carrocería |
L - Masa de la carrocería |
Señal de iluminación (reóstato) |
Interruptor de control de luces en posición OFF |
Inferior a 1 V |
|
Interruptor de control de las luces en posición TAIL o HEAD |
Generación de pulsos | |||
|
k2-3 (ACC) - k2-1 (PGND) |
P - W-B | Fuente de alimentación (ACC) |
Interruptor del motor encendido (ACC) |
11 a 14 V |
|
Interruptor del motor desactivado |
Por debajo de 1 V | |||
|
k2-4 (B+) - k2-1 (PGND) |
G - W-B | Fuente de alimentación (+B) |
Interruptor del motor desactivado |
De 11 a 14 V |
|
k2-7 (TAIL) - Masa de la carrocería |
W - Masa de la carrocería |
Señal de iluminación |
Interruptor de control de las luces en posición la OFF |
Por debajo de 1 V |
|
Interruptor del motor en posición ON, coloque el interruptor de control de las luces en la posición TAIL o HEAD |
De 11 a 14 V | |||
|
k2-8 (DIS) - Masa de la carrocería |
LG - Masa de la carrocería |
Señal de suspensión de la carga |
Para 5 segundos después de cambiar el interruptor del motor de la posición OFF a ON (ACC)*1 |
4.5 a 6.0 V |
|
El dispositivo se está cargando |
Por debajo de 1 V | |||
|
Carga suspendida debido al estado del sistema de entrada y arranque inteligente*2 |
4.5 a 6.0 V |
