DESCRIPCIÓN
Este es el circuito de la fuente de alimentación para el conjunto del soporte del cargador inalámbrico del móvil (subconjunto del encastre de la caja de la consola delantera).

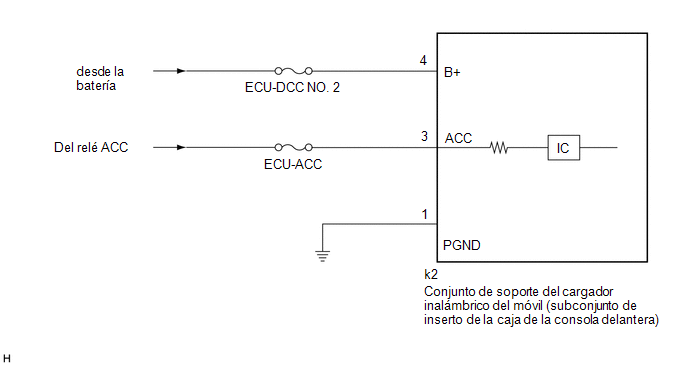

DIAGRAMA DE CONEXIONES
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
PROCEDIMIENTO
| 1. |
INSPECCIONE LA FUENTE DE ALIMENTACIÓN DEL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN DEL CONJUNTO DEL SOPORTE DEL CARGADOR INALÁMBRICO DEL MÓVIL (SUBCONJUNTO DEL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA)) |
(a) Desconecte el conector k2 del conjunto del soporte del cargador inalámbrico del móvil (subconjunto del encastre de la caja de la consola delantera).
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
k2-1 (PGND) - Masa de la carrocería |
Siempre | Inferior a 1 Ω |
(c) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
k2-4 (B+) - Masa de la carrocería |
Siempre | De 11 a 14 V |
|
k2-3 (ACC) - Masa de la carrocería |
Interruptor del motor encendido (ACC) |
11 a 14 V |
| OK | .gif) | CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
