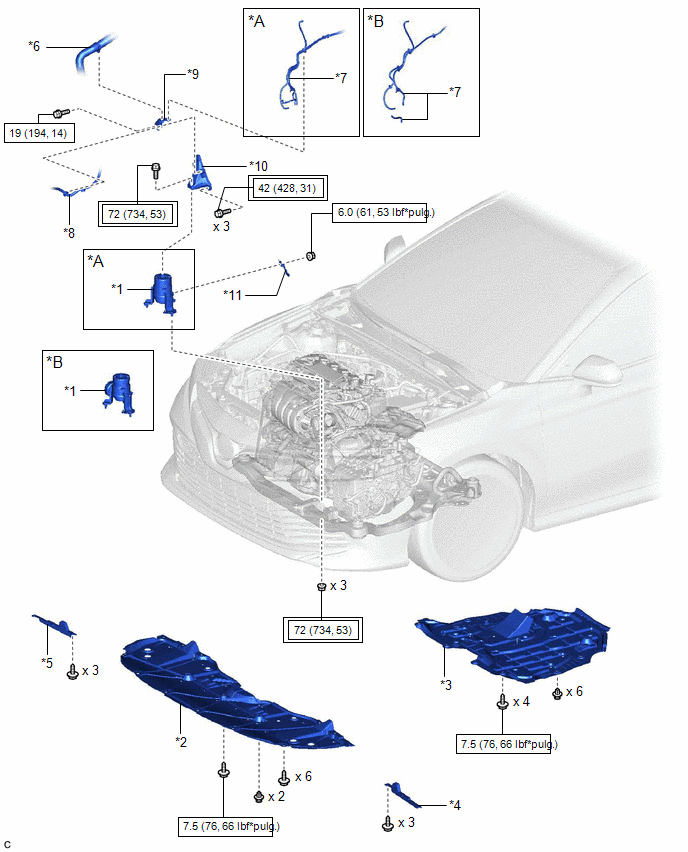

COMPONENTES
ILUSTRACION
|
*A | para 2WD |
*B | para AWD |
|
*1 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*2 | CUBIERTA INFERIOR DEL MOTOR NO. 1 |
|
*3 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
*4 | ALMOHADILLA DE EXTENSION DEL ??ARCO DE LA RUEDA DELANTERA IZQUIERDA |
|
*5 | ALMOHADILLA DE EXTENSION DEL ??ARCO DE LA RUEDA DELANTERA DERECHA |
*6 | MANGUERA DEL RADIADOR |
|
*7 | MANGUERA DE VACIO |
*8 | CABLE DEL MOTOR NO. 2 |
|
*9 | SOPORTE DEL RADIADOR N° 1 |
*10 | SOPORTE DE MONTAJE DELANTERO DEL MOTOR |
|
*11 | PUNTAL |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
InspecciOn En El VehIculoPila Del Transmisor (con Sistema De Llave Inteligente)
ComponentesCOMPONENTES ILUSTRACIÓN
*1 BATERÍA DEL TRANSMISOR
*2 LLAVE MECÁNICA
*3 CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR
*4 CAJA DEL ALOJAMIENTO DEL TRANSMISOR
*5 CONJUNTO DEL ALOJAMIENTO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS DE LA LLAVE INTELIG ...
Fallo interno del sistema de la ECU de advertencia de espacio libre
(C161504)
DESCRIPCION Este DTC se almacena si el
autodiagnostico del conjunto de la ECU de advertencia de espacio libre detecta
una averia interna en el conjunto de la ECU de advertencia de espacio libre.
No. de DTC Detection
Item Condicion de deteccion
de DTC Area afectada
C161504 F ...
Circuito del servomotor de control del regulador de mezcla de aire (lado del
pasajero) (B1441)
DESCRIPCION El subconjunto del servorregulador del
radiador del aire acondicionado n° 1 (mezcla de aire) envia senales de
impulsos para informar al conjunto del amplificador del aire acondicionado
de la posicion del regulador. El conjunto del amplificador del aire
acondicionado activa el mo ...
