DESCRIPCION

La ECU principal de la carroceria (ECU de la red multiplex de la carroceria) controla el funcionamiento de las siguientes luces:

Luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1)
Luz del hueco para los pies derecho (conjunto de la luz interior No. 1)

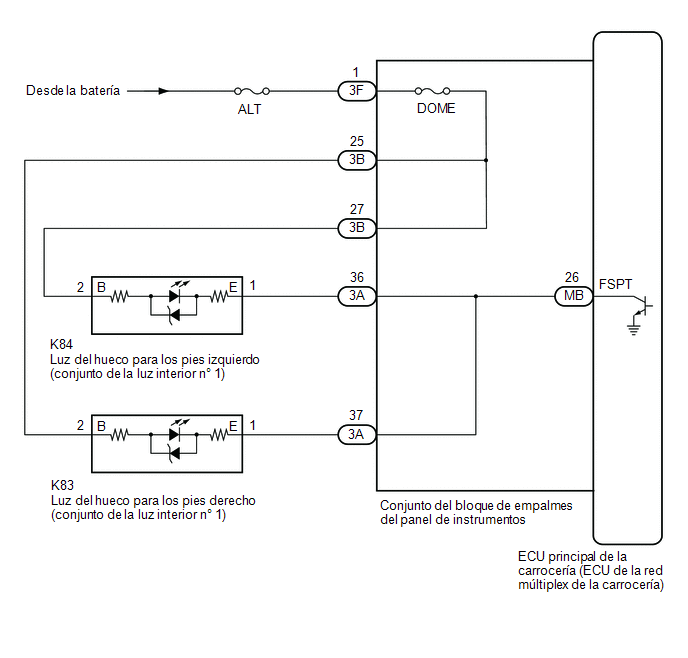

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
Antes de sustituir la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), consulte el Registro.*
Haga clic aqui

*: Con sistema de llave inteligente

PROCEDIMIENTO

1.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Main Body / Active Test.

(e) Realice la Prueba activa segun los datos de la pantalla del Techstream.

Sistema electrico de la carroceria > Carroceria principal> Prueba activa

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Fr Foot Light	Luz del hueco para los pies (conjunto de la luz interior No. 1)	OFF u ON	Condiciones previas para la realizacion de la prueba activa para revisar la graduacion de la luz: Interruptor de encendido en la posicion ON La palanca de cambios esta en una posicion distinta de P

Pantalla del tester

Elemento de medicion

Rango de control

Nota de diagnostico

Fr Foot Light

Luz del hueco para los pies (conjunto de la luz interior No. 1)

OFF u ON

Condiciones previas para la realizacion de la prueba activa para revisar la graduacion de la luz:

Interruptor de encendido en la posicion ON
La palanca de cambios esta en una posicion distinta de P

Body Electrical > Main Body > Active Test

Pantalla del tester
Fr Foot Light

OK:

Las luces del hueco para los pies se encienden.

Resultado:

Resultado	Vaya a
OK	A
NG (La luz del hueco para los pies izquierdo no se enciende)	B
NG (La luz del hueco para los pies derecho no se enciende)	C
NG (La luz del hueco para los pies izquierdo y derecho no se enciende)	D

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

IR AL PUNTO 6

IR AL PUNTO 10

2.	INSPECCIONE LA LUZ DEL HUECO PARA LOS PIES IZQUIERDO (CONJUNTO DE LA LUZ INTERIOR NO. 1)

(a) Extraiga la luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1).

Haga clic aqui

(b) Inspeccione la luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1).

Haga clic aqui

SUSTITUYA LA LUZ DEL HUECO PARA LOS PIES IZQUIERDO (CONJUNTO DE LA LUZ INTERIOR NO. 1)

3.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (LUZ DEL HUECO PARA LOS PIES IZQUIERDO (CONJUNTO DE LA LUZ INTERIOR NO. 1) - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Desconecte los conectores 3A y 3B del conjunto de bloque de empalmes del panel de instrumentos.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K84-1 (E) - 3A-36	Siempre	Por debajo de 1 ?
K84-2 (B) - 3B-27	Siempre	Por debajo de 1 ?
K84-1 (E) o 3A-36 - Masa de la carroceria	Siempre	10 k? o superior
K84-2 (B) o 3B-27 - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

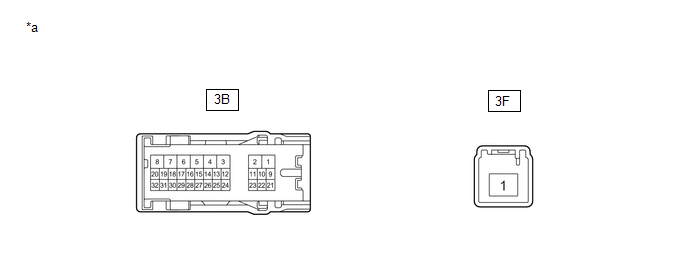

(a) Desconecte el conector 3F del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3B-27 - 3F-1	Siempre	Por debajo de 1 ?

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

5.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

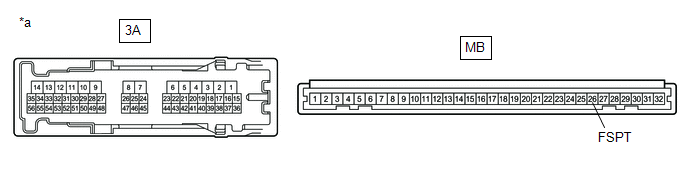

(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3A-36 - MB-26 (FSPT)	Siempre	Por debajo de 1 ?

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

6.	INSPECCIONE LA LUZ DEL HUECO PARA LOS PIES DERECHO (CONJUNTO DE LA LUZ INTERIOR NO. 1)

(a) Extraiga la luz del hueco para los pies derecho (conjunto de la luz interior No. 1).

Haga clic aqui

(b) Inspeccione la luz del hueco para los pies derecho (conjunto de la luz interior No. 1).

Haga clic aqui

SUSTITUYA LA LUZ DEL HUECO PARA LOS PIES DERECHO (CONJUNTO DE LA LUZ INTERIOR NO. 1)

7.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (LUZ DEL HUECO PARA LOS PIES DERECHO (CONJUNTO DE LA LUZ INTERIOR NO. 1) - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Desconecte los conectores 3A y 3B del conjunto de bloque de empalmes del panel de instrumentos.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K83-1 (E) - 3A-37	Siempre	Por debajo de 1 ?
K83-2 (B) - 3B-25	Siempre	Por debajo de 1 ?
K83-1 (E) o 3A-37 - Masa de la carroceria	Siempre	10 k? o superior
K83-2 (B) o 3B-25 - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Desconecte el conector 3F del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3B-25 - 3F-1	Siempre	Por debajo de 1 ?

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

9.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3A-37 - MB-26 (FSPT)	Siempre	Por debajo de 1 ?

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

10.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Desconecte el conector 3F del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
3F-1 - Masa de la carroceria	Siempre	De 11 a 14 V

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

11.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Desconecte el conector 3B del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3B-27 - 3F-1	Siempre	Por debajo de 1 ?
3B-25 - 3F-1	Siempre	Por debajo de 1 ?

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

12.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3A-36 - MB-26 (FSPT)	Siempre	Por debajo de 1 ?
3A-37 - MB-26 (FSPT)	Siempre	Por debajo de 1 ?

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui
