DESCRIPCION

La ECU principal de la carroceria (ECU de la red multiplex de la carroceria) controla el funcionamiento del rele DOME CUT a fin de suministrar alimentacion a las luces interiores. Cuando la funcion de ahorro de la bateria esta en funcionamiento mientras las luces interiores estan encendidas, la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) abre el rele DOME CUT para apagarlas.

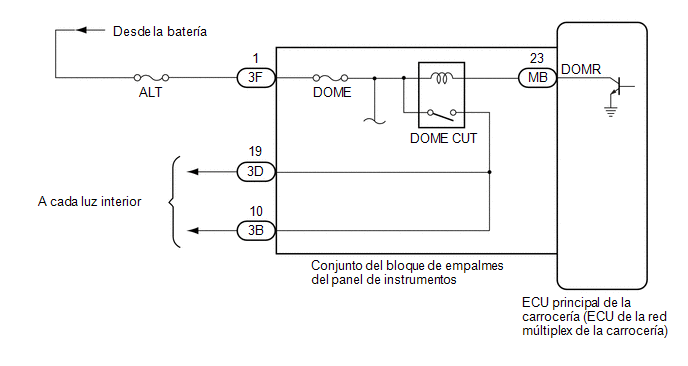

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
Antes de sustituir la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), consulte el Registro.*
Haga clic aqui

*: Con sistema de llave inteligente

PROCEDIMIENTO

1.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Main Body / Active Test.

(e) Realice la Prueba activa segun los datos de la pantalla del Techstream.

Sistema electrico de la carroceria > Carroceria principal> Prueba activa

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Relay for Interior Light Auto Cut Function	Rele DOME CUT	OFF u ON	Al realizar esta prueba activa, encienda todas las luces del interior. OFF: Rele DOME CUT en posicion ON (luces interiores encendidas) ON: Rele DOME CUT en posicion OFF (luces interiores apagadas)

Pantalla del tester

Elemento de medicion

Rango de control

Nota de diagnostico

Relay for Interior Light Auto Cut Function

Rele DOME CUT

OFF u ON

Al realizar esta prueba activa, encienda todas las luces del interior.

OFF: Rele DOME CUT en posicion ON (luces interiores encendidas)
ON: Rele DOME CUT en posicion OFF (luces interiores apagadas)

Body Electrical > Main Body > Active Test

Pantalla del tester
Relay for Interior Light Auto Cut Function

OK:

Todas las luces interiores se apagan cuando se selecciona ON.

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

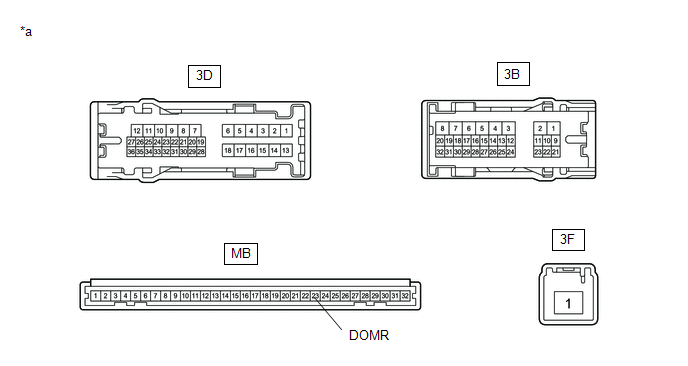

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Desconecte el conector 3F del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
3F-1 - Masa de la carroceria	Siempre	De 11 a 14 V

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
3D-19 - Terminal negativo de la bateria	Terminal positivo de la bateria (+) > 3F-1 Terminal negativo (-) de la bateria > MB-23 (DOMR)	De 11 a 14 V
3B-10 - Terminal negativo de la bateria	Terminal positivo de la bateria (+) > 3F-1 Terminal negativo (-) de la bateria > MB-23 (DOMR)	De 11 a 14 V

Conexion del tester

Condicion

Condicion especificada

3D-19 - Terminal negativo de la bateria

Terminal positivo de la bateria (+) > 3F-1

Terminal negativo (-) de la bateria > MB-23 (DOMR)

De 11 a 14 V

3B-10 - Terminal negativo de la bateria

Terminal positivo de la bateria (+) > 3F-1

Terminal negativo (-) de la bateria > MB-23 (DOMR)

De 11 a 14 V

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3F-1 - 3D-19	Siempre	10 k? o superior
3F-1 - 3B-10	Siempre	10 k? o superior

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui
