Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Si se extrae el conjunto del soporte de la puerta del compartimiento de equipajes, la puerta del compartimiento de equipajes se cerrará de golpe. Asegúrese de sujetar con la mano la puerta del compartimiento de equipajes mientras está abierta y al abrirla y cerrarla.

PROCEDIMIENTO

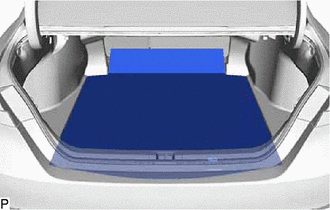

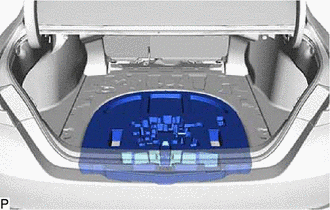

1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

(a) Extraiga el conjunto de la cubierta de la rueda de repuesto.

2. EXTRAIGA LA CUBIERTA DE LA BANDEJA DE LA RUEDA DE REPUESTO

(a) Extraiga la bandeja de la cubierta de la rueda de repuesto.

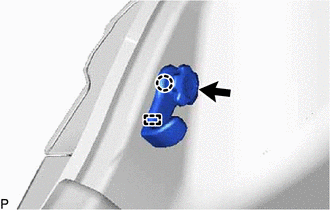

3. EXTRAIGA EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1

(a) Desenganche la garra y la guía para extraer el gancho de la guarnición compartimiento de equipajes No. 1 como se muestra en la ilustración.

Presionar

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.

4. EXTRAIGA LA CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

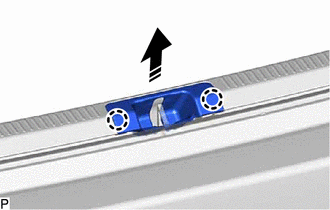

(a) Desenganche los 2 ganchos y extraiga el percutor de la puerta del compartimiento de equipajes como se muestra en la ilustración.

Extraiga en esta dirección

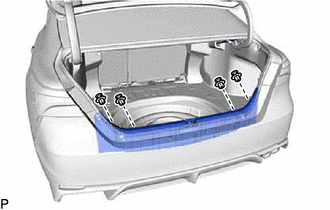

5. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO

(a) Quite los 4 clips.

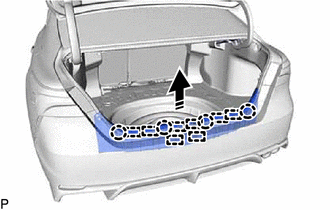

(b) Desenganche los 4 ganchos y las 8 guías para extraer la placa de acabado del piso trasero de la manera indicada en la ilustración.

Extraiga en esta dirección

6. EXTRAIGA LA CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

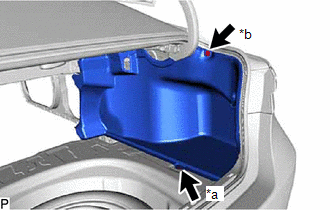

(a) Extraiga el clip (A) con un extractor de clips.

*a

Clip A

*b

Clip B

(b) Extraiga el clip (B).

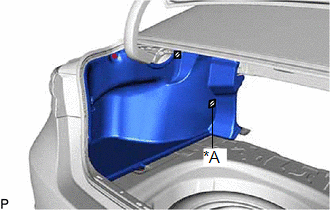

(c) Desenganche cada fijador para extraer la cubierta interior derecha de la guarnición del compartimiento de equipajes.

*A

Con fijador

Fijador

7. EXTRAIGA LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

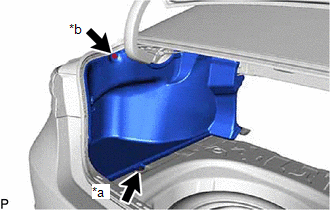

(a) Extraiga el clip (A) con un extractor de clips.

*a

Clip A

*b

Clip B

(b) Extraiga el clip (B).

(c) Desenganche cada fijador para extraer la cubierta interior izquierda de la guarnición del compartimiento de equipajes.

*A

Con fijador

Fijador

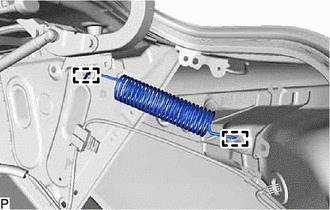

8. EXTRAIGA EL MUELLE DEL PUNTAL DE LA PUERTA DEL MALETERO

(a) Desenganche las 2 guías para extraer el muelle del puntal de la puerta del maletero.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

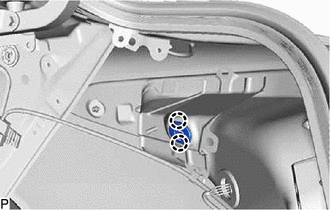

9. EXTRAIGA EL CASQUILLO SUPERIOR DEL DISPOSITIVO DE BLOQUEO DE LA PUERTA DEL MALETERO

(a) Desenganche las 2 garras para extraer el casquillo superior del dispositivo de bloqueo de la puerta del maletero.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

10. EXTRAIGA EL CONJUNTO DEL SOPORTE DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

AVISO:

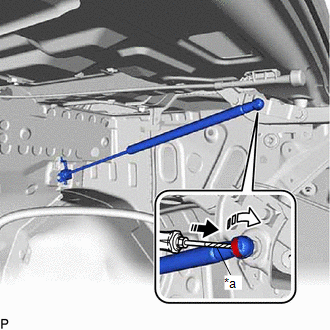

(a) Utilice un destornillador con la punta envuelta en cinta protectora para elevar ligeramente el anillo de sujeción como indican las flechas en el orden que se muestra en la ilustración.

*a

Cinta protectora

Extraer en esta dirección (1)

Extraiga en esta dirección (2)

AVISO:

(b) Desenganche la junta esférica.

AVISO:

Extraiga el conjunto del soporte de la puerta del compartimiento de equipajes mientras sujeta dicha puerta con la mano.

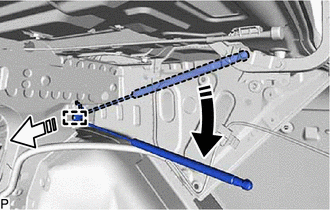

(c) Desenganche la guía, tal como indican las flechas, en el orden que se muestra en la ilustración, y extraiga el conjunto del soporte de la puerta del compartimiento de equipajes.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

Componentes
