COMPONENTES

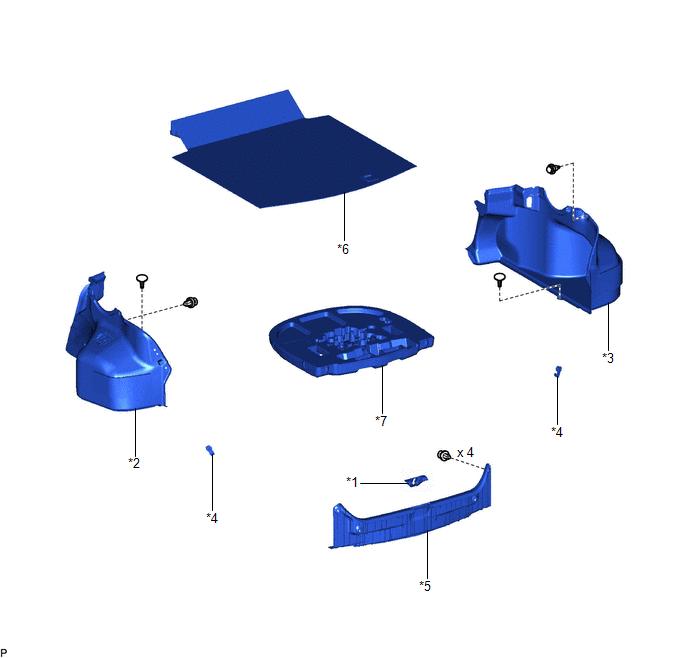

ILUSTRACIÓN
|
*1 | CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | CUBIERTA INTERIOR DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES IZQUIERDA |
|
*3 | CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES |
*4 | GANCHO DE LA GUARNICIÓN DEL COMPARTIMENTO DE EQUIPAJES NO. 1 |
|
*5 | PLACA DE ACABADO DEL PISO TRASERO |
*6 | CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
|
*7 | BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
- | - |

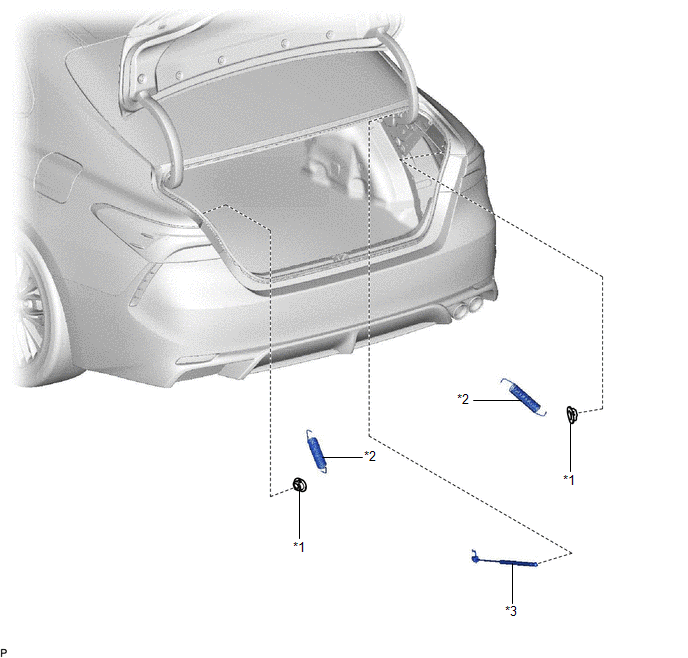

ILUSTRACIÓN
|
*1 | CASQUILLO SUPERIOR DEL DISPOSITIVO DE BLOQUEO DE LA PUERTA DEL MALETERO |
*2 | PUNTAL DEL SOPORTE DE LA PUERTA DEL MALETERO |
|
*3 | CONJUNTO DEL SOPORTE DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
- | - |
ExtracciÓnComponentes
COMPONENTES ILUSTRACIÓN
*1 CONJUNTO DEL EQUILIBRADOR DEL MOTOR
*2 SENSOR DE NIVEL DE ACEITE DE MOTOR
*3 SUBCONJUNTO DEL CÁRTER DE ACEITE NO. 2
*4 CONJUNTO DE LA BOMBA DE ACEITE
*5 SOPORTE DE LA BOMBA DE ACEITE
*6 SUBCONJUNTO DEL COLADOR D ...
CÓmo Proceder Con La LocalizaciÓn De AverÍas
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Siga el siguiente procedimiento para localizar las averías del sistema de apertura de la puerta del compartimiento de equipajes.
*: utilice el Techstream.
PROCEDIMIENTO
1. VEHÍCULO LLEVADO AL TALLER
SIGUIENTE ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui PROCEDI ...
