Toyota Camry Manual de reparaciones XV70 (2017-2023): El sistema de apertura de la puerta del compartimento de equipajes no funciona

DESCRIPCIÓN

La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) recibe las señales del interruptor desde el conjunto de interruptor de apertura de la puerta del compartimiento de equipajes y acciona el conjunto de la cerradura de la puerta del compartimiento de equipajes para abrir la puerta del compartimiento de equipajes.

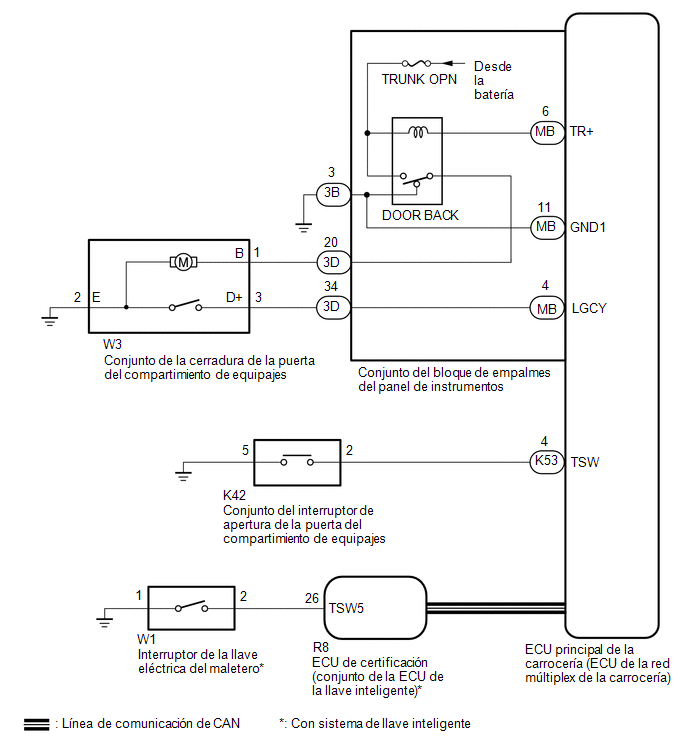

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA ELÉCTRICO DE CIERRE CENTRALIZADO DE PUERTAS

(a) Compruebe el funcionamiento del sistema eléctrico del cierre centralizado de puertas.

Haga clic aquí

OK:

El sistema de control del cierre centralizado de puertas funciona con normalidad.

NG

VAYA AL SISTEMA DE CONTROL DE CIERRE CENTRALIZADO DE PUERTAS

OK

2.

INSPECCIONE EL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

(a) Compruebe el funcionamiento del sistema inalámbrico de bloqueo centralizado de puertas.

Con sistema de llave inteligente: haga clic aquí

Sin sistema de llave inteligente: haga clic aquí

OK:

El sistema inalámbrico de control de bloqueo de las puertas funciona con normalidad.

Resultado:

Resultado

Vaya a

OK

A

NG (con sistema de llave inteligente)

B

NG (sin sistema de llave inteligente)

C

B

VAYA A "SISTEMA INALÁMBRICO DEL CIERRE CENTRALIZADO DE PUERTAS" (con sistema de llave inteligente)

C

VAYA A "SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS" (sin sistema de llave inteligente)

A

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (PUERTA TRASERA Y MALETERO ABIERTOS)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Body Electrical / Main Body / Active Test.

(e) Realice la Prueba activa según los datos de la pantalla del Techstream.

Sistema eléctrico de la carrocería > Carrocería principal> Prueba activa

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Trunk and Back-Door Open

Accionar el pestillo del conjunto de la cerradura de la puerta del compartimiento de equipajes.

OFF u ON

-

Body Electrical > Main Body > Active Test

Pantalla del tester

Trunk and Back-Door Open

OK:

El motor de desbloqueo del pestillo del conjunto del cierre de la puerta del compartimiento de equipajes funciona con normalidad.

NG

IR AL PUNTO 9

OK

4.

LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO, INTERRUPTOR DE LA LUZ DE CORTESÍA DEL COMPARTIMIENTO DE EQUIPAJES)

(a) Ingrese a los siguientes menús: Body Electrical / Main Body / Data List.

(b) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

Trunk/BDoor Open SW

Señal del interruptor de apertura de la puerta del compartimiento de equipajes

OFF u ON

Desactivado: Interruptor de apertura de la puerta del compartimiento de equipajes en posición OFF

Activo: Interruptor de apertura de la puerta del compartimiento de equipajes en posición ON

-

Luggage Courtesy SW

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

OFF u ON

Desactivado: Interruptor de la luz de cortesía de la puerta del compartimiento de equipajes desactivado

Activado: Interruptor de la luz de cortesía de la puerta del compartimiento de equipajes activado

-

Body Electrical > Main Body > Data List

Pantalla del tester

Trunk/BDoor Open SW

Luggage Courtesy SW

OK:

La pantalla del Techstream cambia correctamente en respuesta a la operación de activación/desactivación del interruptor de apertura de la puerta del compartimiento de equipajes o del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes.

Resultado:

Resultado

Vaya a

OK (sin sistema de llave inteligente)

A

OK (con sistema de llave inteligente)

B

NG (interruptor de apertura del maletero/puerta trasera)

C

NG (interruptor de la luz de cortesía del compartimiento de equipajes)

D

A

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

Haga clic aquí

C

IR AL PUNTO 7

D

VAYA AL SISTEMA DE ILUMINACIÓN

Haga clic aquí

B

5.

LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR DE DESBLOQUEO DE LA PUERTA DEL MALETERO)

(a) Acceda a los siguientes menús: Body Electrical / Smart Key / Data List.

(b) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Smart Key > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

Tr/B-Door Unlock SW

Interruptor de la llave eléctrica del compartimento de equipajes

OFF u ON

Desactivado: Interruptor de llave eléctrica del compartimiento de equipaje sin pulsar

Activado: Interruptor de llave eléctrica del compartimiento de equipajes pulsado

Cuando este elemento presenta anomalías, hay una avería en el interruptor de la llave eléctrica del compartimiento de equipajes o en las piezas relacionadas.

OK:

La pantalla del Techstream cambia correctamente en respuesta al accionamiento del interruptor de la llave eléctrica del compartimiento de equipajes.

NG

VAYA AL SISTEMA DE LLAVE INTELIGENTE (para la función de entrada)

OK

6.

INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

(a) Sustituya provisionalmente la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) por una nueva o en buen estado.

Haga clic aquí

(b) Compruebe si el sistema de apertura de la puerta del compartimiento de equipajes funciona correctamente.

OK

FIN DE LA INSPECCIÓN (LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) ESTABA DEFECTUOSA)

NG

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

Haga clic aquí

7.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Extraiga el conjunto del interruptor de apertura de la puerta del compartimiento de equipajes.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de apertura de la puerta del compartimiento de equipaje.

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

OK

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU PRINCIPAL DE LA CARROCERÍA [ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA] - CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector de la ECU principal de la carrocería K53 (ECU de la red múltiplex de la carrocería).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K53-4 (TSW) - K42-2

Siempre

Inferior a 1 Ω

K42-5 - Masa de la carrocería

Siempre

Por debajo de 1 Ω

K53-4 (TSW) o K42-5 - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA).

Haga clic aquí

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

9.

INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Extraiga el conjunto de la cerradura de la puerta del compartimiento de equipajes.

Haga clic aquí

(b) Revise el conjunto de la cerradura de la puerta del compartimiento de equipajes.

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

OK

10.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector 3D del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

W3-3 (D+) - 3D-34

Siempre

Por debajo de 1 Ω

W3-1 (B) - 3D-20

Siempre

Por debajo de 1 Ω

W3-2 (E) - Masa de la carrocería

Siempre

Por debajo de 1 Ω

W3-3 (D+) o 3D-34 - Masa de la carrocería

Siempre

10 kΩ o superior

W3-1 (B) o 3D-20 - Masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

11.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Sustituya provisionalmente el conjunto del bloque de empalmes del panel de instrumentos por uno nuevo o en buen estado.

Haga clic aquí

(b) Compruebe si el sistema de apertura de la puerta del compartimiento de equipajes funciona correctamente.

OK

FIN DE LA INSPECCIÓN (EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS ESTABA DEFECTUOSO)

NG

SUSTITUYA LA ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

Haga clic aquí
