UBICACIÓN DE LAS PIEZAS

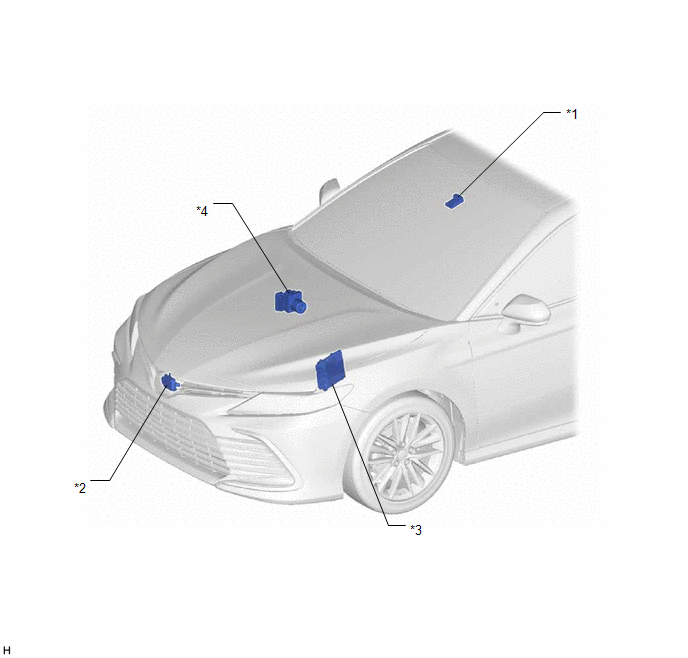

ILUSTRACIÓN
|
*1 | CÁMARA DE RECONOCIMIENTO DE AVANCE |
*2 | CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA |
|
*3 | ECM |
*4 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |

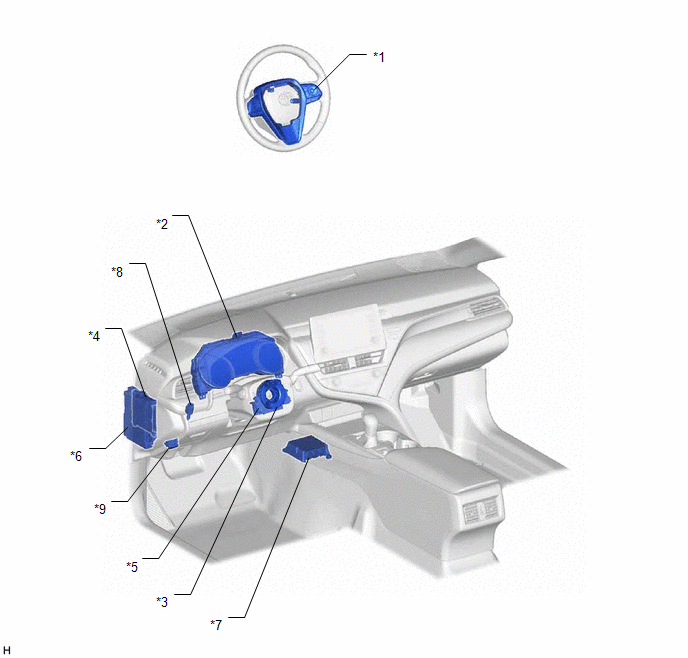

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
*2 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*3 | SUBCONJUNTO DEL CABLE ESPIRAL |
*4 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
|
*5 | SENSOR DE DIRECCIÓN |
*6 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 3 - FUSIBLE ECU-IG2 NO. 3 - FUSIBLE STOP |
|
*7 | CONJUNTO DEL SENSOR DEL AIRBAG |
*8 | CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO |
|
*9 | DLC3 |
- | - |
DefiniciÓn De TÉrminos
Diagrama Del SistemaComponentes
COMPONENTES ILUSTRACION
*1 PROTECTOR DEL COJIN
DEL ASIENTO DELANTERO
*2 PROTECTOR DELANTERO
DEL COJIN DEL ASIENTO DELANTERO
ILUSTRACION
*1 INTERRUPTOR DEL
ASIENTO ELECTRICO DELANTERO
*2 PROTECTOR DEL COJIN
DEL ASIENTO DELANTERO
*3 PERI ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL PASADOR RECTO DEL CILINDRO MAESTRO DEL FRENO
(a) Coloque el subconjunto del cilindro maestro del freno en un torno de banco.
AVISO: Coloque placas de aluminio en el torno de banco para evitar daños en el subconjunto del cilindro maestro del freno.
( ...
Tabla De SIntomas De Problemas
TABLA DE SINTOMAS DE PROBLEMAS
AVISO:
Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion del Sistema de Navegacion.
