DESMONTAJE
PROCEDIMIENTO

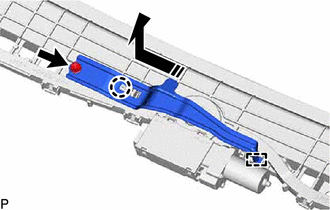

1. EXTRAIGA EL SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO SOLAR
(a) Extraiga el perno.
![]() |
Extraiga en esta dirección |

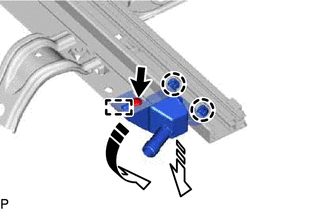

(b) Desenganche la garra y la guía como se muestra en la ilustración para extraer el soporte de la luz de lectura de mapas.

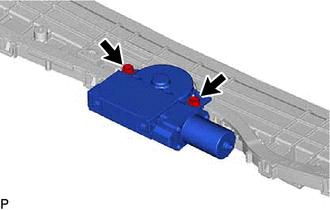

(c) Extraiga los 2 pernos y el subconjunto del engranaje conductor del techo deslizante. |
|
2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN DEL PARASOL
(a) Extraiga el tornillo.
![]() |
Extraer en esta dirección (1) |
![]() |
Extraiga en esta dirección (2) |
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.
(b) Mueva el subconjunto izquierdo de la pieza del techo deslizante en la dirección que indica la flecha (1) que se muestra en la ilustración para soltar la guía.
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.
(c) Mueva el subconjunto izquierdo de la pieza del techo deslizante en la dirección que indica la flecha (2) que se muestra en la ilustración para soltar las 2 garras y retire el subconjunto izquierdo de la pieza del techo deslizante.
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.

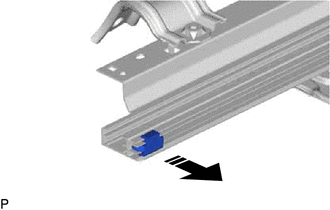

(d) Extraiga el tope del parasol trasero del techo solar como se muestra en la ilustración.
![]() |
Extraer en esta dirección |
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.

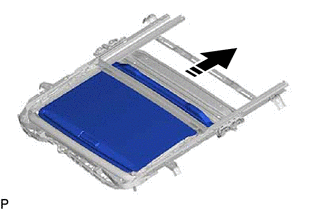

(e) Deslice y extraiga el subconjunto de la guarnición del parasol como se muestra en la ilustración.
![]() |
Extraiga en esta dirección |
3. EXTRAIGA EL SUBCONJUNTO DEL CABLE CONDUCTOR DEL TECHO SOLAR
AVISO:
No desmonte el subconjunto del cable conductor del techo solar si no va a reemplazarlo.

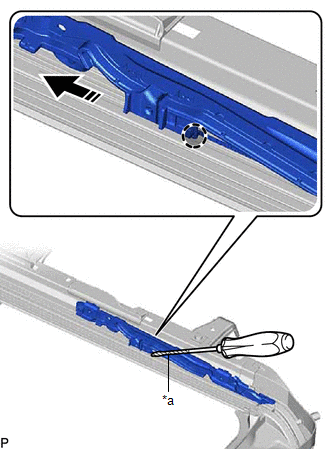

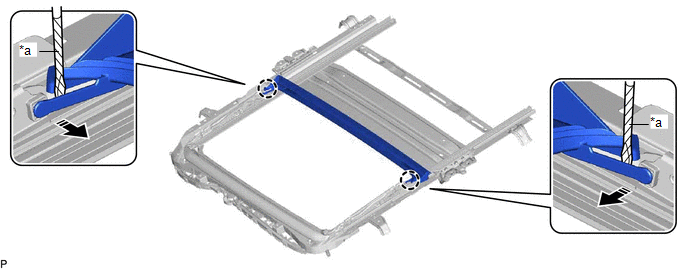

(a) Suelte las 2 garras con un destornillador tal y como se observa en la ilustración.
*a | Cinta protectora |
- | - |
![]() |
Extraer en esta dirección |
- | - |
OBSERVACIÓN:
Envuelva con cinta la punta del destornillador antes de utilizarlo.

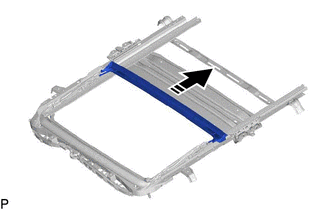

(b) Deslice y extraiga el canal trasero del vierteaguas del techo como se muestra en la ilustración.
![]() |
Extraiga en esta dirección |

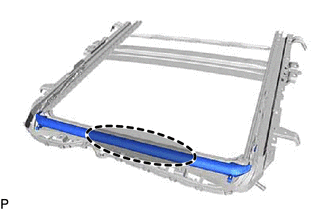

(c) Sujete el subconjunto del panel del deflector de viento del techo.
![]() |
Sujete posición |
(d) Con un destornillador, deslice el cable conductor del techo solar izquierdo, como se muestra en la ilustración, para extraerlo.
*a | Cinta protectora |
![]() |
La posición de empuje |
![]() |
Extraiga en esta dirección |
OBSERVACIÓN:
4. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL DEFLECTOR DE VIENTO DEL TECHO

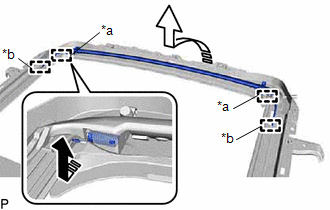

(a) Tire de cada muelle en la dirección indicada por la flecha (1) en la ilustración para soltar los 2 muelles.
*a | Muelle |
*b | Guía |
![]() |
Extraer en esta dirección (1) |
![]() |
Extraiga en esta dirección (2) |
(b) Tire del subconjunto del panel del deflector del viento del techo en la dirección indicada por la flecha (2) en la ilustración para desenganchar las 2 guías y extráigalo.
