EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del techo deslizante.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
| Reinicie el sistema de techo deslizante |
|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección. |
Sistema de supervisión de asistencia al estacionamiento |
| |
Sistema de monitoreo con vista panorámica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA LA GUARNICIÓN LATERAL IZQUIERDA DEL TECHO DESLIZANTE

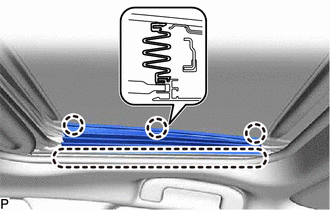

(a) Desenganche las 4 garras para extraer el embellecedor izquierdo del techo deslizante. |
|
2. EXTRAIGA LA GUARNICIÓN LATERAL DERECHA DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
3. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DEL TECHO SOLAR
(a) Mueva el subconjunto del cristal del techo solar hasta la posición de cierre completo.

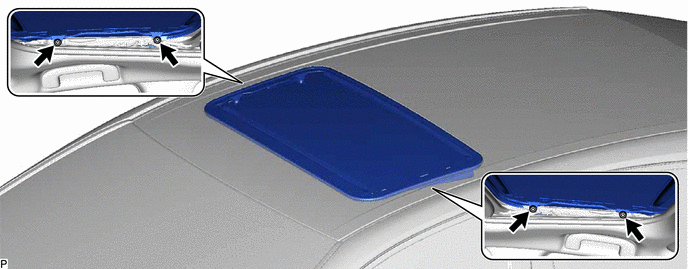

(b) Con una llave de cubo "TORX" T25, quite los 4 tornillos y saque el subconjunto del cristal del techo deslizante.
AVISO:
Para evitar que el subconjunto del cristal del techo deslizante y el subconjunto del engranaje conductor del techo deslizante se alineen de forma incorrecta, mueva el subconjunto del cristal del techo deslizante (subconjunto del cable conductor del techo deslizante) en la posición de cierre completo antes de extraerla.
4. EXTRAIGA LA BANDA PROTECTORA DEL TECHO DESLIZANTE

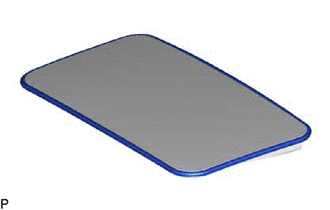

(a) Extraiga la banda protectora del subconjunto del panel del techo deslizante. |
|
5. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
7. DESCONECTE LA MANGUERA DE DRENAJE DEL TECHO DESLIZANTE
OBSERVACIÓN:
Utilice el mismo procedimiento para todas las mangueras de drenaje del techo deslizante.

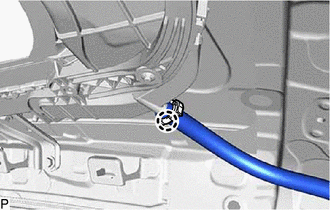

(a) Para tipo abrazadera: (1) Desenganche la garra y desconecte la manguera de drenaje del techo deslizante. |
|

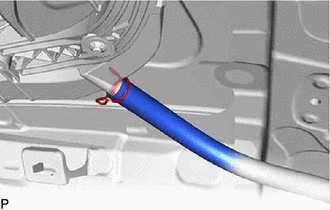

(b) Para tipo con clip: (1) Expanda el clip y desconecte la manguera de drenaje del techo deslizante. |
|
8. EXTRAIGA EL CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE

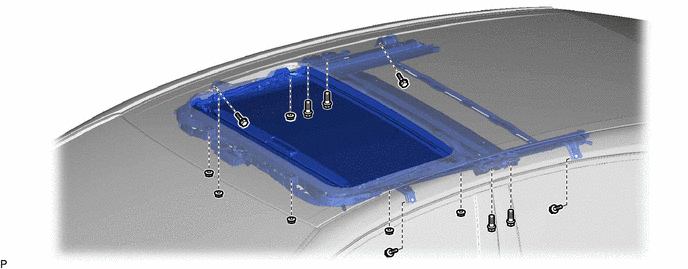

(a) Extraiga los 8 pernos, las 6 tuercas y el conjunto del alojamiento del techo solar.
