COMPONENTES

ILUSTRACION

*A

Para asiento de tipo plegable

-

-

*1

CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

*2

CONJUNTO DEL COJIN DEL ASIENTO TRASERO

*3

GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

*4

CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO

*5

ARANDELA

-

-

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

?

Pieza no reutilizable

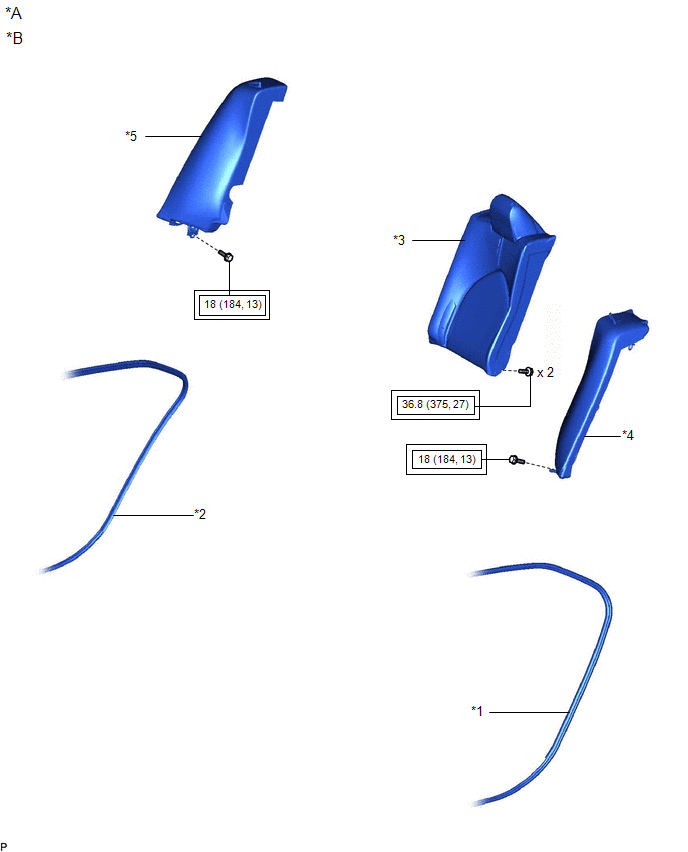

ILUSTRACION

*A

Para asiento de tipo plegable

*B

Sin reposacabezas extraible

*1

BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*2

BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

*3

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*4

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*5

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

-

-

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-

ILUSTRACION

*A

Para asiento de tipo plegable

*B

Con reposacabezas extraible

*1

BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*2

BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

*3

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO IZQUIERDO

*4

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*5

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*6

CONJUNTO DEL RESPALDO TRASERO DERECHO

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-

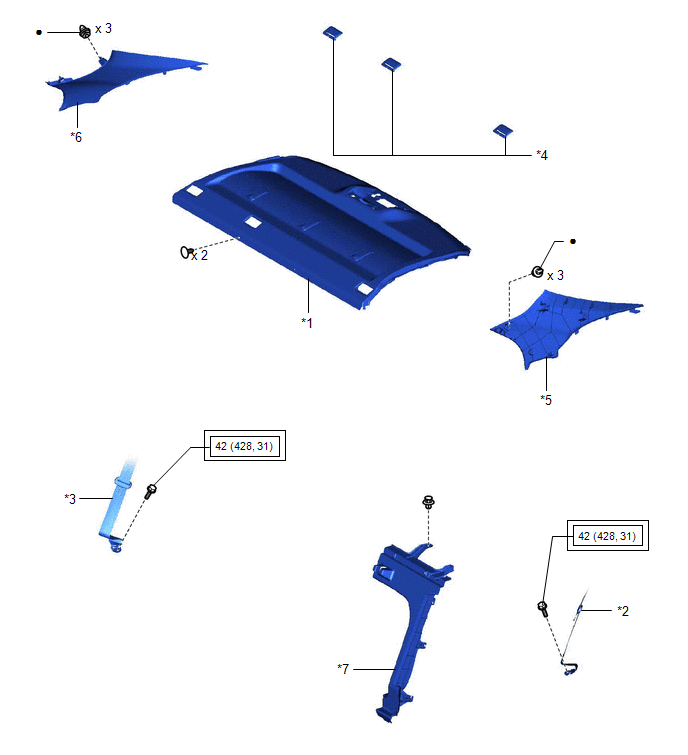

ILUSTRACION

*1

CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE

*2

CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO

*3

CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO

*4

CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO

*5

EMBELLECEDOR INTERIOR DEL LADO IZQUIERDO DEL TECHO

*6

EMBELLECEDOR INTERIOR DEL LADO DERECHO DEL TECHO

*7

PANEL DE SEPARACION DEL HABITACULO IZQUIERDO

-

-

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

?

Pieza no reutilizable

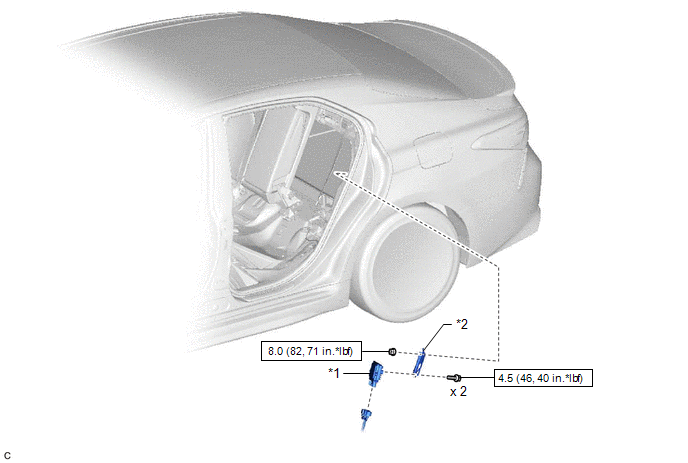

ILUSTRACION

*1

ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

*2

SOPORTE DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SOPORTE DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE (a) Instale el soporte de la ECU de control de la bomba de combustible en la ECU de control de la bomb ...

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan ext ...
