EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la ECU de la bomba de combustible.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui.
2. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO IZQUIERDO (con reposacabezas extraible)
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
6. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
8. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA (para asiento de tipo plegable)
Haga clic aqui
9. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO LATERAL TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
10. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
11. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
12. EXTRAIGA EL JUEGO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
13. DESCONECTE EL CONJUNTO DEL CINTURON EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
14. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
15. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga clic aqui
16. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
17. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DE LOS ASIENTOS TRASEROS
Haga clic aqui
18. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
Haga clic aqui
19. EXTRAIGA EL PANEL IZQUIERDO DE SEPARACION DEL HABITACULO
Haga clic aqui
20. EXTRAIGA LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE
(a) Desconecte los 2 conectores de la ECU de control de la bomba de combustible. |
|

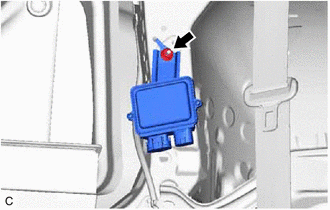

(b) Extraiga la tuerca y la ECU de control de la bomba de combustible de la carroceria del vehiculo. AVISO: No vuelva a utilizar la ECU de control de la bomba de combustible si se ha caido o ha recibido un fuerte impacto. |
|
21. EXTRAIGA EL SOPORTE DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

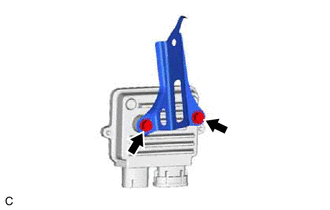

(a) Extraiga los 2 pernos y el soporte de la ECU de control de la bomba de combustible de la ECU de control de la bomba de combustible. |
|
