DESCRIPCION
Estos DTC se memorizan cuando se produce una averia en el conjunto de la antena de navegacion.
|
No. de DTC | Detection Item |
Condicion de deteccion de DTC |
Area Afectada |
|---|---|---|---|
| B15C0 |
Averia en la conexion de la antena GPS (cortocircuito) |
Averia en la antena de navegacion |
|
| B15C1 |
Averia en la Conexion de la Antena GPS (interrupcion) |
Averia de la fuente de alimentacion de la antena de navegacion |
|

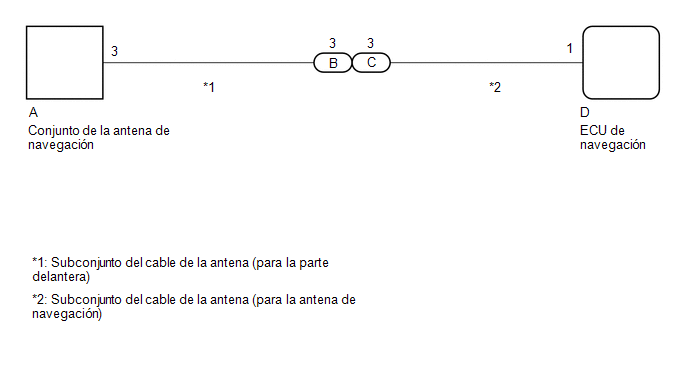

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/RECOMENDACION
AVISO:
PROCEDIMIENTO
|
1. | REVISE LOS DTC |
(a) Borre los DTC.
Body Electrical > Sistema de navegacion > Clear DTCs(b) Vuelva a comprobar si se emiten DTC y compruebe que no se emita ningun DTC.
Body Electrical > Navigation System > Trouble CodesOK:
No se emiten DTC.
| OK | .gif) |
COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui |
|
| 2. |
INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para la parte delantera) |
(a) Extraiga el subconjunto del cable de la antena (para la parte delantera).
Haga clic aqui .gif)
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
A-3 - B-3 | Siempre |
Inferior a 1 ? |
|
A-3a - B-3a | Siempre |
Inferior a 1 ? |
|
A-3 o B-3 - Masa de la carroceria |
Siempre | 10 k? o mas |
|

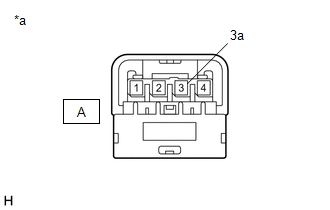

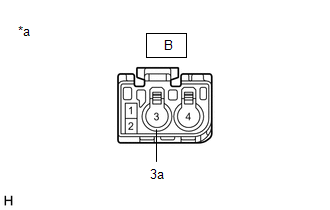

*a | Componente sin mazo de cables conectado (Subconjunto del cable de la antena (para la parte delantera)) |
|
*a | Componente sin mazo de cables conectado (Subconjunto del cable de la antena (para la parte delantera)) |
| NG | | SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado delantero) |
|
| 3. |
INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para la Antena de Navegacion) |
(a) Extraiga el subconjunto del cable de la antena (para la Antena de Navegacion).
Haga clic aqui
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
C-3 - D-1 | Siempre |
Inferior a 1 ? |
|
C-3a - D-1a | Siempre |
Inferior a 1 ? |
|
C-3 o D-1 - Masa de la carroceria |
Siempre | 10 k? o mas |
|

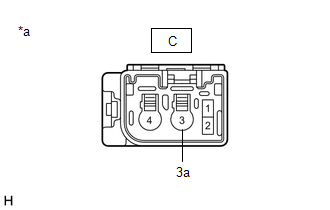

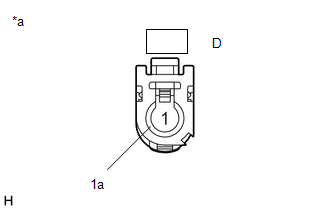

*a | Componente sin mazo de cables conectado (Subconjunto del cable de la antena (para la antena de navegacion)) |
|
*a | Componente sin mazo de cables conectado (Subconjunto del Cable de la Antena (para la Antena de Navegacion)) |
| NG | | SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para la antena de navegacion) |
|
| 4. |
INSPECCIONE EL CONJUNTO DE LA ANTENA DE NAVEGACION |
(a) Extraiga el conjunto de la antena de navegacion.
Haga clic aqui
(b) Inspeccione el conjunto de la antena de navegacion.
Haga clic aqui
| OK | | SUSTITUYA LA ECU DE NAVEGACION |
| NG | | SUSTITUYA EL CONJUNTO DE LA ANTENA DE NAVEGACION |
