DESCRIPCION
Se memoriza el DTC C1682 si el controlador de la camara de television determina como resultado de la autocomprobacion que existe un problema con la corriente suministrada desde el conjunto de la camara de television delantera conectado al controlador de la camara de television.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
|
C1682 | Averia actual de la camara delantera | Circuito abierto o cortocircuito en el circuito de la senal de la camara de television delantera |
|

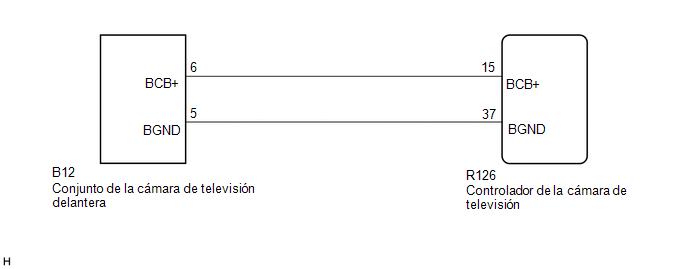

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Haga clic aqui .gif)
Haga clic aqui
PROCEDIMIENTO
|
1. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA) |
(a) Desconecte el conector R126 del controlador de la camara de television.
(b) Desconecte el conector B12 del conjunto de la camara de television delantera.

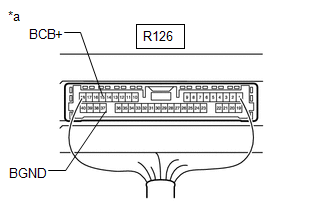

(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R126-15 (BCB+) - B12-6 (BCB+) |
Siempre | Inferior a 1 ? |
| R126-37 (BGND) - B12-5 (BGND) | Siempre | Inferior a 1 ? |
|
R126-15 (BCB+) o B12-6 (BCB+) - Masa de la carroceria |
Siempre | 10 k? o superior |
| R126-37 (BGND) o B12-5 (BGND) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | .gif) | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (BCB+, BGND) |
| (a) Extraiga la controlador de la camara de television con el conector todavia conectado. |
|
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R126-37 (BGND) - Masa de la carroceria |
Siempre | Inferior a 1 ? |
(c) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R126-15 (BCB+) - R126-37 (BGND) |
Interruptor de encendido en posicion ON |
5.5 a 7.05 V |
|
R126-15 (BCB+) - R126-37 (BGND) |
Interruptor de encendido desactivado |
Por debajo de 1 V |
| OK | | SUSTITUYA EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA |
| NG | | SUSTITUYA EL CONTROLADOR DE LA CAMARA DE TELEVISION |
Averia de la retroalimentacion de la camara delantera (C1681)
