Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

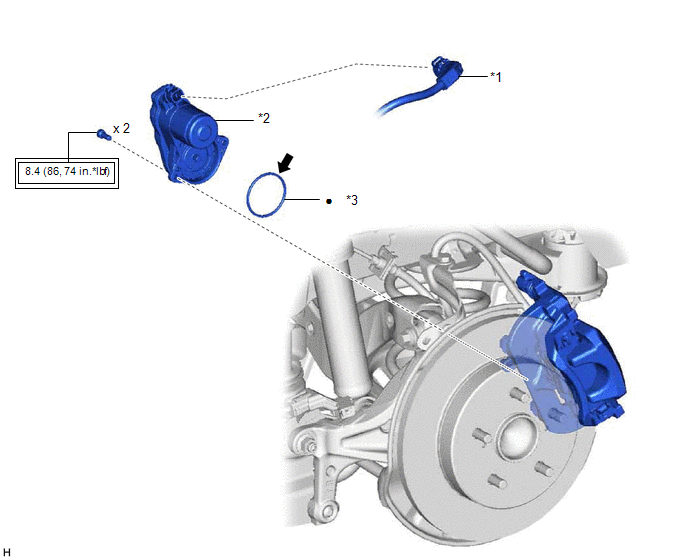

ILUSTRACIÓN

*1

CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2

*2

CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO

*3

JUNTA TÓRICA

-

-

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

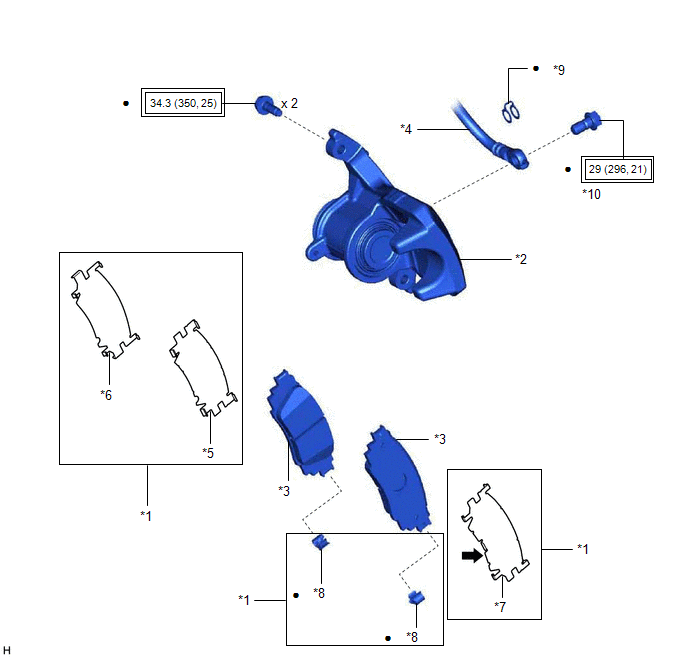

ILUSTRACIÓN

*1

KIT DEL CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO

*2

CONJUNTO DEL CILINDRO DEL DISCO DE FRENO TRASERO

*3

PASTILLA DEL FRENO DE DISCO TRASERO

*4

MANGUERA FLEXIBLE TRASERA

*5

CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 1

*6

CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 2

*7

CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO

*8

PLACA INDICADORA DE DESGASTE DE LA PASTILLA DEL DISCO DE FRENO TRASERO

*9

JUNTA

*10

PERNO DE UNIÓN

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

Grasa para frenos de disco

-

-

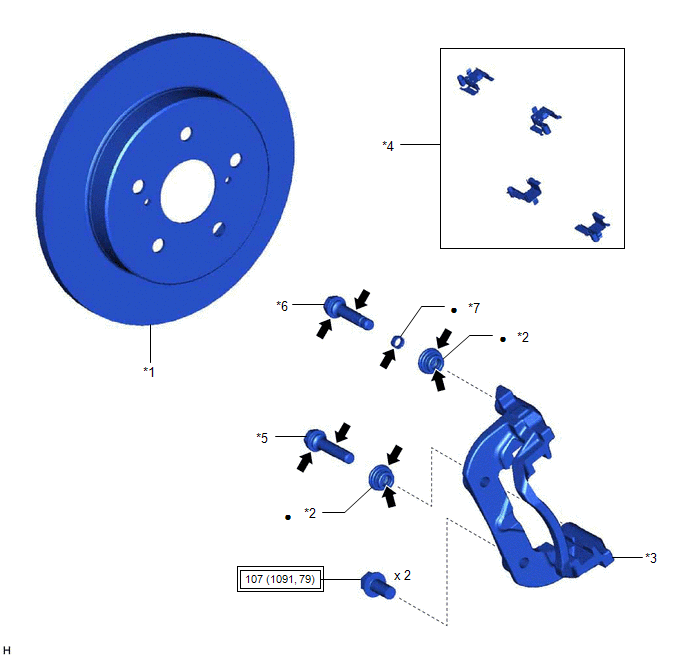

ILUSTRACIÓN

*1

DISCO TRASERO

*2

FUNDA ANTIPOLVO DEL CASQUILLO DE DISCO DE FRENO TRASERO

*3

SOPORTE DEL CILINDRO DE DISCO DE FRENO TRASERO

*4

PLACA DE SOPORTE DE LA PASTILLA DEL DISCO DE FRENO TRASERO

*5

PASADOR DESLIZANTE DEL CILINDRO DE DISCO DE FRENO TRASERO NO. 1

*6

PASADOR DESLIZANTE DEL CILINDRO DE DISCO DE FRENO TRASERO NO. 2

*7

CASQUILLO DESLIZANTE DEL CILINDRO DEL DISCO DE FRENO TRASERO

-

-

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-

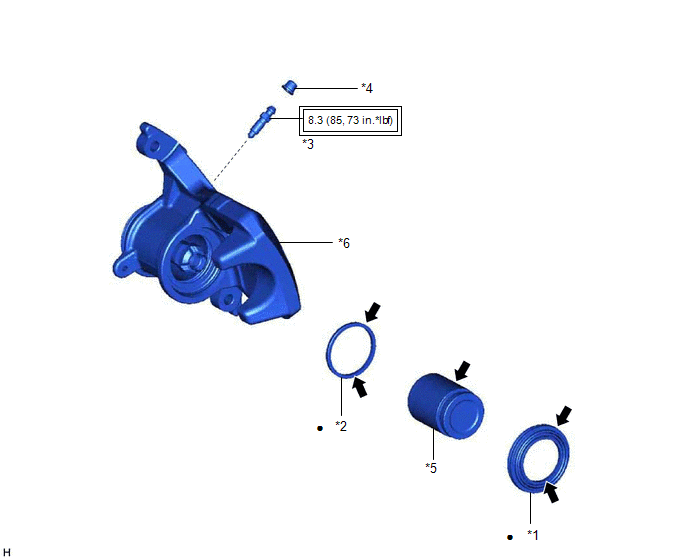

ILUSTRACIÓN

*1

FUNDA DEL CILINDRO

*2

SELLO DEL PISTÓN

*3

TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO

*4

CAPUCHÓN DEL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO

*5

PISTÓN DE DISCO DE FRENOS TRASERO

*6

CILINDRO DE disco de freno TRASERO

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

-

-
