Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

OBSERVACIÓN:

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí.

3. ACTIVE EL MODO DE SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO

Haga clic aquí

4. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

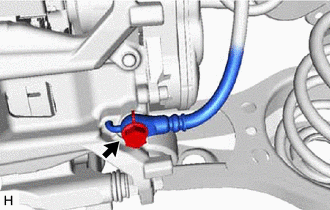

5. SEPARE LA MANGUERA FLEXIBLE TRASERA

(a) Extraiga el perno de unión y la junta y desconecte la manguera flexible del freno trasero del conjunto del cilindro del disco de freno trasero.

6. DESCONECTE EL CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2

Haga clic aquí.

7. EXTRAIGA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí.

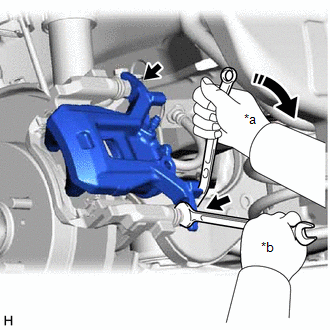

8. EXTRAIGA EL CONJUNTO DEL CILINDRO DEL DISCO DE FRENO TRASERO

(a) Sujete los 2 pasadores deslizantes del cilindro del disco de freno trasero, extraiga los 2 pernos y el conjunto del cilindro del disco de freno trasero.

*a

Gire

*b

Sujetar

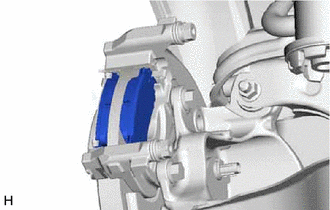

9. EXTRAIGA LA PASTILLA DE DISCO DE FRENO TRASERO

(a) Extraiga del soporte del cilindro de disco de freno trasero las 2 pastillas de disco de freno trasero.

10. EXTRAIGA EL KIT DE CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO

Haga clic aquí

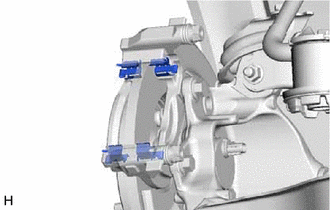

11. EXTRAIGA LA PLACA DE SOPORTE DE LA PASTILLA DE DISCO DE FRENO TRASERO

(a) Saque las 4 placas de soporte de la pastilla de freno de disco trasero del soporte del cilindro de freno de disco trasero.

AVISO:

Cada placa de soporte de la pastilla de disco de freno trasero tiene una forma diferente. Asegúrese de poner una marca de identificación en cada placa de soporte de la pastilla de disco de freno trasero de modo que se puedan volver a instalar en su posición original.

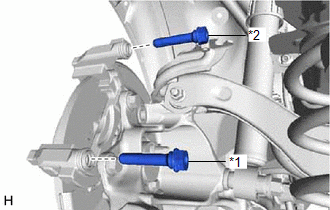

12. EXTRAIGA EL PASADOR DESLIZANTE DEL CILINDRO DE DISCO DE FRENO TRASERO

(a) Extraiga del soporte del cilindro de disco de freno trasero el pasador deslizante del cilindro de disco de freno trasero No. 1 y el pasador deslizante del cilindro de disco de freno trasero No. 2.

*1

Pasador deslizante del cilindro de disco de freno trasero No. 1

*2

Pasador deslizante del cilindro de disco de freno trasero No. 2

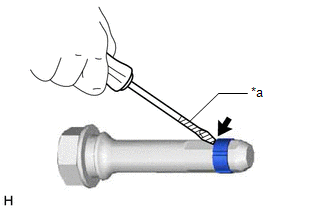

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el casquillo deslizante del cilindro del disco de freno trasero del pasador deslizante del cilindro del disco de freno trasero No. 2.

AVISO:

Procure no dañar el pasador deslizante del cilindro del disco de freno No. 2 trasero.

*a

Cinta protectora

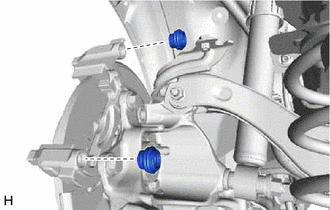

13. EXTRAIGA LA FUNDA ANTIPOLVO DEL CASQUILLO DE DISCO DE FRENO TRASERO

(a) Extraiga las 2 fundas antipolvo del casquillo de disco de freno trasero del soporte del cilindro de disco de freno trasero.

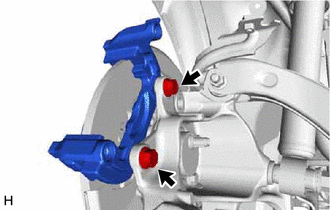

14. EXTRAIGA LA MONTURA DEL CILINDRO DE DISCO DE FRENO TRASERO

(a) Extraiga los 2 pernos y el soporte de cilindro de disco de freno trasero.

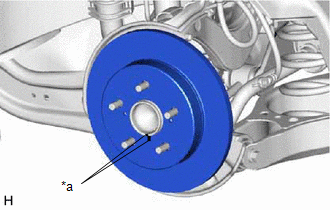

15. EXTRAIGA EL DISCO TRASERO

(a) Coloque marcas de correspondencia en el disco trasero y el conjunto del cubo y cojinete del eje trasero.

*a

Marca de correspondencia

(b) Extraiga el disco trasero.
