DESMONTAJE
PRECAUCIÓN/AVISO/OBSERVACIÓN
ADVERTENCIA:
Si el conjunto del cilindro del disco de freno trasero se ha desmontado, realice una purga de aire del conjunto del cilindro del disco de freno trasero.
Haga clic aquí
AVISO:
Haga clic aquí
PROCEDIMIENTO
1. SAQUE LA FUNDA DEL CILINDRO

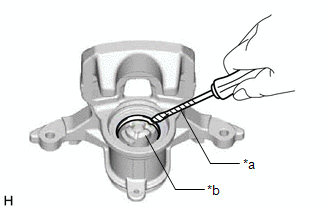

(a) Con la ayuda de un destornillador con la punta envuelta en cinta protectora, saque la funda del cilindro del freno de disco trasero. AVISO: No dañe la superficie interior ni la ranura de la funda del cilindro del cilindro del disco de freno trasero. |
|
2. EXTRAIGA EL PISTÓN DEL DISCO DE FRENO TRASERO

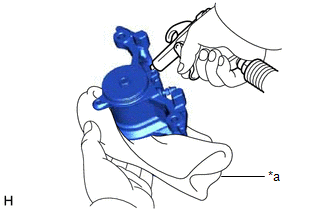

(a) Coloque un paño entre el pistón de disco de freno trasero y el cilindro de disco de freno trasero. |
|
(b) Aplique aire comprimido para extraer el pistón de disco de freno trasero del cilindro de disco de freno trasero. ADVERTENCIA:

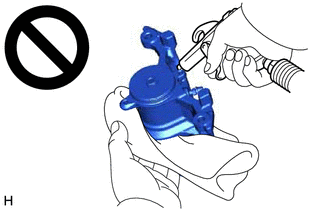

AVISO: No permita que el líquido de frenos salpique. |
|
3. SAQUE LA JUNTA DEL PISTÓN
(a) Con la ayuda de un destornillador con la punta envuelta en cinta protectora, saque la junta del pistón del cilindro del freno de disco trasero. AVISO:
|
|
4. EXTRAIGA EL CAPUCHÓN DEL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO
(a) Extraiga el capuchón del tapón de purga del disco de freno trasero del tapón de purga del disco de freno trasero.
5. EXTRAIGA EL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO
(a) Extraiga el tapón de purga de cilindro de disco de freno trasero.
