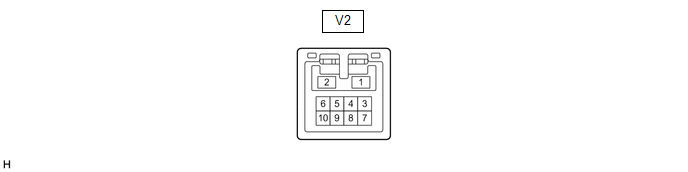

TERMINALES DE LA ECU
INSPECCIONE LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)
(a) Desconecte el conector de la ECU del techo deslizante V2 (subconjunto del engranaje conductor del techo deslizante).
(b) Mida la resistencia y la tensión según los valores de la siguiente tabla.
OBSERVACIÓN:
Mida los valores del lado del mazo de cables con el conector desconectado.
No. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
---|---|---|---|---|
V2-1 (B) - V2-2 (E) | B - W-B |
Fuente de alimentación de la batería |
Siempre | De 11 a 14 V |
V2-6 (IG) - V2-2 (E) |
LA-GR - W-B | Fuente de alimentación IG |
Interruptor de encendido en la posición OFF |
Por debajo de 1 V |
V2-6 (IG) - V2-2 (E) |
LA-GR - W-B | Fuente de alimentación IG |
Interruptor de encendido en la posición ON |
De 11 a 14 V |
V2-2 (E) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa | Siempre |
Inferior a 1 Ω |
(c) Vuelva a conectar el conector de la ECU del techo deslizante V2 (subconjunto del engranaje conductor del techo deslizante).
(d) Mida la tensión según los valores de la siguiente tabla.
No. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
---|---|---|---|---|
V2-10 (OPN) - V2-2 (E) |
W - W-B | Motor del techo deslizante abierto |
Interruptor de encendido en la posición ON, interruptor OPEN en la posición ON |
Por debajo de 1 V |
V2-10 (OPN) - V2-2 (E) |
W - W-B | Motor del techo deslizante abierto |
Interruptor de encendido en la posición ON, interruptor OPEN en la posición OFF |
De 11 a 14 V |
V2-8 (CLS) - V2-2 (E) |
SB - W-B | Motor del techo deslizante cerrado |
Interruptor de encendido en la posición ON, interruptor CLOSE en la posición ON |
Por debajo de 1 V |
V2-8 (CLS) - V2-2 (E) |
SB - W-B | Motor del techo deslizante cerrado |
Interruptor de encendido en la posición ON, interruptor CLOSE en la posición OFF |
De 11 a 14 V |
V2-5 (OPN) - V2-2 (E) |
R - W-B | Motor del techo deslizante hacia arriba |
Interruptor de encendido en la posición ON, interruptor UP en la posición ON |
Por debajo de 1 V |
V2-5 (OPN) - V2-2 (E) |
R - W-B | Motor del techo deslizante hacia arriba |
Interruptor de encendido en la posición ON, interruptor UP en la posición OFF |
De 11 a 14 V |
V2-9 (CLS) - V2-2 (E) |
LG - W-B | Motor del techo deslizante hacia abajo |
Interruptor de encendido en la posición ON, interruptor DOWN en la posición ON |
Por debajo de 1 V |
V2-9 (CLS) - V2-2 (E) |
LG - W-B | Motor del techo deslizante hacia abajo |
Interruptor de encendido en la posición ON, interruptor DOWN en la posición OFF |
11 a 14 V |
