Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de la guia por voz entre el receptor de radio y el amplificador de componentes estereo

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Sistema Audiovisual / Circuito de la guia por voz entre el receptor de radio y el amplificador de componentes estereo

DESCRIPCION

Con este circuito, el conjunto del receptor de radio y pantalla envia senales al conjunto del amplificador de componentes estereo.

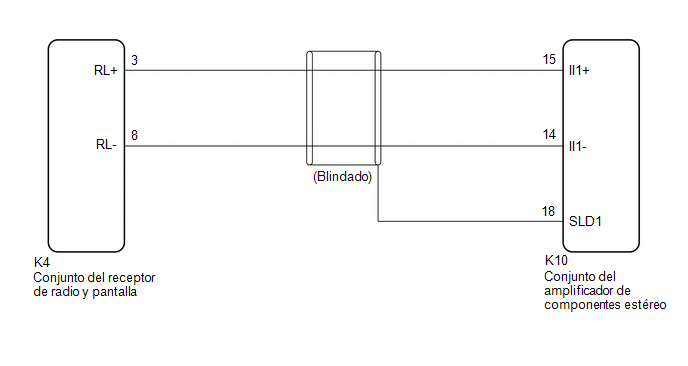

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO)

(a) Desconecte el conector K4 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K4-3 (RL+) - K10-15 (II1+)

Siempre

Inferior a 1 ?

K4-8 (RL-) - K10-14 (II1-)

Siempre

Inferior a 1 ?

K10-18 (SLD1) - Masa de la carroceria

Siempre

10 k? o superior

K4-3 (RL+) o K10-15 (II1+) - Masa de la carroceria

Siempre

10 k? o superior

K4-8 (RL-) o K10-14 (II1-) - Masa de la carroceria

Siempre

10 k? o superior

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
