EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirlas durante la extraccion/colocacion del conjunto de la antena del amplificador.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza reemplazada o procedimiento realizado

Procedimientos Necesarios

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aqui

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCION

AVISO:

Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

Haga clic aqui.

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

ADVERTENCIA:

3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

6. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aqui

7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO LATERAL TRASERO IZQUIERDO (para asiento de tipo plegable)

Haga clic aqui

8. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

9. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

10. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR

Haga clic aqui

11. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

12. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR NO. 2

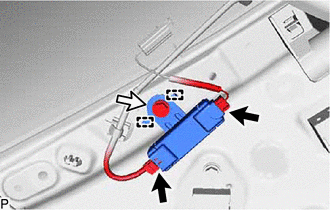

(a) Desconecte los 2 conectores.

(b) Extraiga el perno.

(c) Desenganche las 2 guias para extraer el conjunto de la antena del amplificador No. 2.

13. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR NO. 1

OBSERVACION:

Siga el mismo procedimiento que el del conjunto de la antena del amplificador No. 2.

14. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

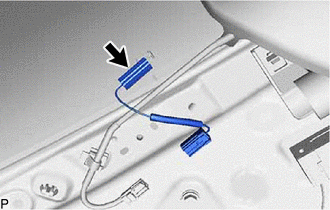

(a) Desconecte el conector y extraiga el subconjunto del cable de la antena.

OBSERVACION:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
