DESCRIPCION DEL SISTEMA
EXPLICACION DEL FUNCIONAMIENTO
(a) La senal de posicion de marcha atras se envia desde el interruptor de posicion de la palanca de cambios al controlador de la camara de television cuando se mueve la palanca de cambios a la posicion R.
(b) Se puede proporcionar al conductor informacion sobre un angulo de direccion y sincronizacion adecuados. Esta funcion se basa en la informacion proveniente de la senal del sensor del angulo de direccion y de la senal de los datos del angulo del vehiculo que se envian al controlador de la camara de television.
OBSERVACION:
La senal del sensor del angulo de direccion se utiliza para controlar la asistencia al estacionamiento solo para el modo de linea de guia estimada.
DESCRIPCION GENERAL DEL SISTEMA DE COMUNICACIONES
(a) Sistema de comunicacion CAN
(1) El sistema de supervision de vista panoramica utiliza la comunicacion CAN para las comunicaciones de datos entre el controlador de la camara de television y cada ECU.
(2) Si se produce un problema en la linea de comunicacion CAN, el controlador de la camara de television emite un DTC de averia de la comunicacion CAN. (Para la comprobacion, utilice el Techstream.)
Haga clic aqui
.gif)
(3) Si se produce un problema en la linea de comunicacion CAN, el controlador de la camara de television emite un DTC de averia de la comunicacion CAN. (Para la comprobacion, utilice la pantalla de diagnostico del conjunto del receptor de radio y pantalla).
Haga clic
aqui
(4) Si se emite el DTC de averia de la linea de comunicacion CAN, repare la averia de la linea de comunicacion y localice las averias del sistema de supervision de vista panoramica cuando la comunicacion de datos funcione normalmente.
(5) Dado que la linea de comunicacion CAN tiene su propia longitud y ruta, no puede repararse temporalmente mediante un cable de derivacion o similar.

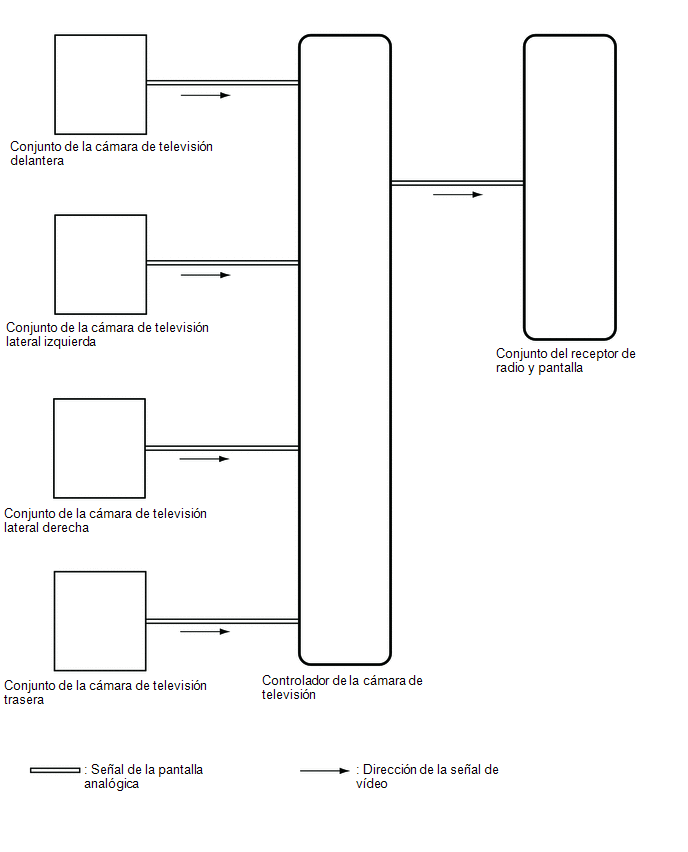

SENALES DE VIDEO
(a) Circuito de la senal de video
(1) Las senales de video del conjunto de la camara de television delantera se envian al controlador de la camara de television mediante lineas de comunicacion analogicas (mazo de cables del vehiculo).
(2) Las senales de video del conjunto de la camara de television lateral izquierda se envian al controlador de la camara de television mediante lineas de comunicacion analogicas (mazo de cables del vehiculo).
(3) Las senales de video del conjunto de la camara de television lateral derecha se envian al controlador de la camara de television mediante lineas de comunicacion analogicas (mazo de cables del vehiculo).
(4) Las senales de video del conjunto de la camara de television trasera se envian al controlador de la camara de television mediante lineas de comunicacion analogicas (mazo de cables del vehiculo).
(5) Las senales de video del controlador de la camara de television se transmiten al conjunto del receptor de radio y pantalla mediante lineas de comunicacion analogicas (mazo de cables del vehiculo).
(b) Visualizacion de la pantalla
(1) La entrada de las senales de video de cada camara se procesa en el controlador de la camara de television y se muestran en el conjunto del receptor de radio y pantalla, como la pantalla del sistema de supervision de vista panoramica.
DESCRIPCION GENERAL DE LA FUNCION DE DIAGNOSTICO
(a) Este sistema de supervision de vista panoramica tiene una funcion de diagnostico que se muestra en el conjunto del receptor de radio y pantalla. Esta funcion permite la calibracion (regulacion y verificacion) del sistema de supervision de vista panoramica.
Haga clic
aqui
(b) El sistema de supervision de vista panoramica puede comprobar los siguientes elementos mediante el Techstream.
|
Elemento | Vaya a |
|---|---|
|
DTC |
|
|
Lista de datos / prueba activa |
|
CALIBRACION
(a) Utilice la pantalla de diagnostico del sistema de supervision de vista panoramica para calibrar y comprobar el sistema de supervision de vista panoramica.
Haga clic aqui
AVISO:
El reemplazo de piezas y el trabajo realizado durante el mantenimiento pueden exigir la calibracion del sistema de supervision de vista panoramica y de otros sistemas.
Haga clic aqui
