AJUSTE
PROCEDIMIENTO
1. COMPRUEBE EL RECORRIDO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
(a) Suelte totalmente el conjunto del pedal del freno de estacionamiento.
(b) Pise a fondo el conjunto del pedal del freno de estacionamiento y suéltelo para aplicar el freno de estacionamiento.
(c) Pise de nuevo el conjunto del pedal del freno de estacionamiento para soltar el freno de estacionamiento.

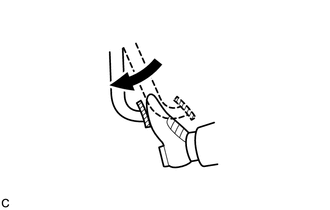

| (d) Pise suavemente el conjunto del pedal del freno de estacionamiento aplicando la fuerza especificada y cuente el número de clics. Recorrido del pedal del freno de estacionamiento: De 7 a 12 muescas a 300 N (31 kgf, 67.4 lbf) Si el recorrido del pedal del freno de estacionamiento no es el especificado, ajuste la holgura de la zapata del freno de estacionamiento, así como el recorrido del pedal del freno de estacionamiento. |
|
2. AJUSTE EL RECORRIDO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
(a) Suelte totalmente el conjunto del pedal del freno de estacionamiento.
| (b) Gire la tuerca de ajuste del cable No. 1 hasta corregir el recorrido del pedal del freno de estacionamiento para que quede dentro del rango especificado. Recorrido del pedal del freno de estacionamiento: De 7 a 12 muescas a 300 N (31 kgf, 67.4 lbf) AVISO: Si se ha extraído la tuerca de ajuste del cable No. 1 del conjunto del cable del freno de estacionamiento No. 1, sustituya la tuerca de ajuste del cable No. 1 por una nueva. |
|
(c) Extraiga las ruedas traseras.
Haga clic aquí
.gif)
(d) Instale provisionalmente las tuercas de cubo en los pernos del cubo.
OBSERVACIÓN:
Asegúrese de apretar las tuercas de cubo de modo que el disco trasero quede bien fijado.
(e) Quite el tapón del orificio de ajuste de la zapata del freno de estacionamiento.

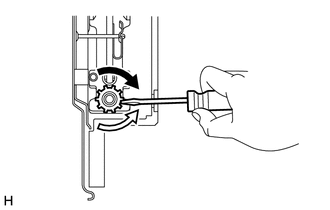

(f) Gire el dispositivo de ajuste de la zapata del freno de estacionamiento y expándala hasta que se bloquee el disco.
.png) |
Contraer |
 |
Expandir |
(g) Gire y contraiga el dispositivo de ajuste de la zapata del freno de estacionamiento hasta que el disco trasero pueda girar sin problemas.
Estándar:
Retorno de 8 muescas.
(h) Asegúrese de que no haya rozamiento de los frenos contra la zapata.
(i) Accione el conjunto del pedal del freno de estacionamiento 3 a 4 veces.
(j) Gire la tuerca de ajuste del cable n° 1 hasta corregir el recorrido del pedal del freno de estacionamiento para que quede dentro del rango especificado.
Recorrido del pedal del freno de estacionamiento:
De 7 a 12 muescas a 300 N (31 kgf, 67.4 lbf)
(k) Accione el conjunto del pedal del freno de estacionamiento 3 a 4 veces.
(l) Compruebe el recorrido del pedal del freno de estacionamiento.
Recorrido del pedal del freno de estacionamiento:
De 7 a 12 muescas a 300 N (31 kgf, 67.4 lbf)
(m) Coloque el tapón del orificio de ajuste de la zapata del freno de estacionamiento.
(n) Asegúrese de que el freno de estacionamiento no presente mucha resistencia.
(o) Extraiga las tuercas de cubo de los pernos del cubo.
(p) Coloque las ruedas traseras.
Haga clic aquí
3. INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS
(a) Cuando accione el conjunto del pedal del freno de estacionamiento, verifique si se enciende el indicador de advertencia del freno.
Estándar:
El indicador de advertencia de los frenos siempre se ilumina al primer clic.
Tabla De DiagnÓsticos De ProblemasFallo del sensor del angulo de direccion (C1626)
DESCRIPCION Este DTC se almacena si el conjunto de
la camara de television trasera recibe una senal a traves del sistema de
comunicacion CAN procedente del sensor de direccion que indica una averia
interna.
No. de DTC Detection
Item Condicion de deteccion
de DTC Area afectada
...
CalibraciOn
CALIBRACION AVISO: Cuando se haya reemplazado
alguna de las siguientes piezas, realice la regulacion mostrada en la siguiente
tabla. En caso contrario, es posible que el sistema intuitivo de asistencia al
estacionamiento no funciona correctamente. AJUSTE EL SISTEMA INTUITIVO DE
ASISTENCIA AL EST ...

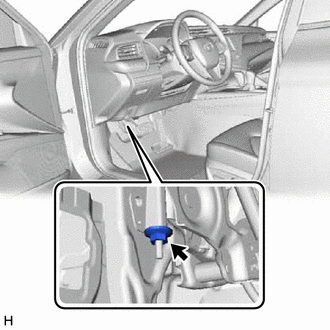

InstalaciÓn
