COMPONENTES

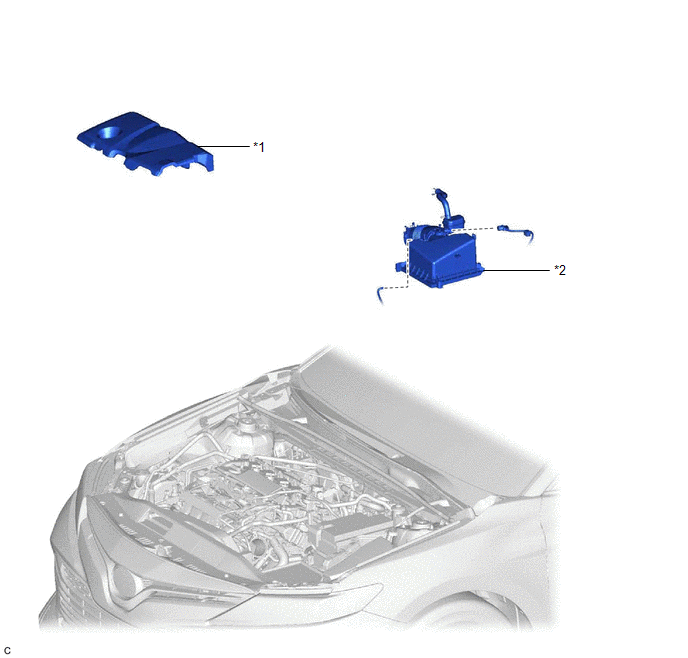

ILUSTRACION
.png)
|
*1 | SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1 |
*2 | TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA |

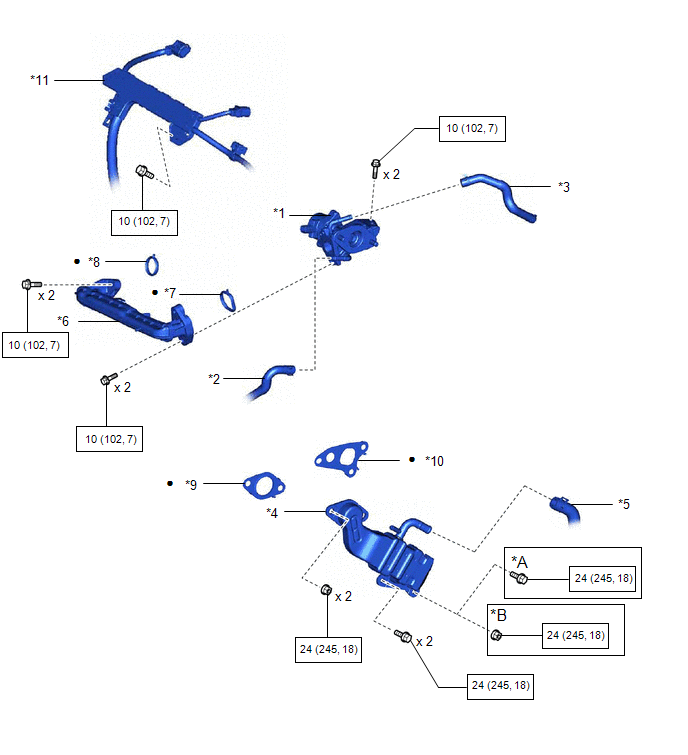

ILUSTRACION
|
*A | TIPO A |
*B | TIPO B |
|
*1 | CONJUNTO DE LA VALVULA DE EGR |
*2 | MANGUERA DE DERIVACION DE AGUA NO. 8 |
|
*3 | MANGUERA DE DERIVACION DE AGUA NO. 4 |
*4 | CONJUNTO DEL ENFRIADOR DE EGR |
|
*5 | MANGUERA DE DERIVACION DE AGUA NO. 3 |
*6 | SUBCONJUNTO DEL TUBO DE EGR NO. 1 |
|
*7 | JUNTA DEL ADAPTADOR DE LA VALVULA DE EGR |
*8 | JUNTA DE ENTRADA DE EGR |
|
*9 | JUNTA DE LA VALVULA DE EGR |
*10 | JUNTA DEL ENFRIADOR EGR |
|
*11 | CABLE DEL MOTOR |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
VAlvula De Egr
ExtracciOnEl zumbador de olvido de llave no suena
DESCRIPCION El zumbador de olvido de llaves suena si
se abre la puerta del conductor con el interruptor de encendido en OFF o
ACC. El zumbador de olvido de llaves se activa cuando la ECU principal de la
carroceria (ECU de la red multiplex de la carroceria) envia una senal de
advertencia de d ...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SENSOR DE Temperatura del refrigerante del motor
OBSERVACION: Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de temperatura del refrigerante del motor.
Haga clic aqui
(a) Aplique una capa fina de refrigerante de motor a la junta t ...
