Toyota Camry Manual de reparaciones XV70 (2017-2023): Averia de la retroalimentacion de la camara delantera (C1681)

DESCRIPCION

El DTC C1681 se memoriza si el controlador de la camara de television determina como resultado de la autocomprobacion que hay un problema en la senal de imagen enviada desde el conjunto de la camara de television delantera a dicho controlador de la camara de television.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1681

Averia en la retroalimentacion de la camara delantera

Fallo de la fuente de alimentacion de la camara de television delantera

  • Mazo de cables o conector
  • Conjunto de la camara de television delantera
  • Controlador de la camara de television

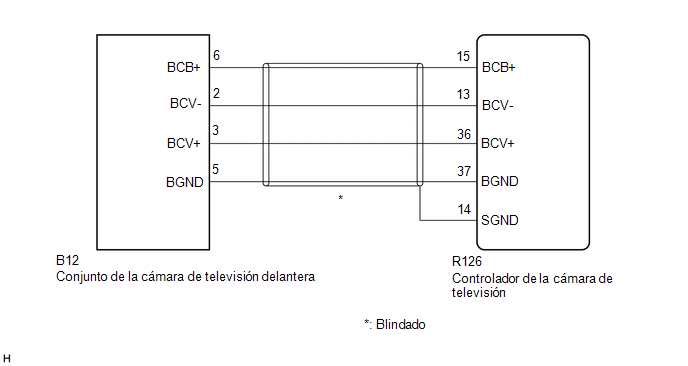

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA)

(a) Desconecte el conector R126 del controlador de la camara de television.

(b) Desconecte el conector B12 del conjunto de la camara de television delantera.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-15 (BCB+) - B12-6 (BCB+)

Siempre

Inferior a 1 ?

R126-36 (BCV+) - B12-3 (BCV+)

Siempre

Inferior a 1 ?

R126-13 (BCV-) - B12-2 (BCV-)

Siempre

Inferior a 1 ?

R126-37 (BGND) - B12-5 (BGND)

Siempre

Inferior a 1 ?

R126-14 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

R126-15 (BCB+) o B12-6 (BCB+) - Masa de la carroceria

Siempre

10 k? o superior

R126-36 (BCV+) o B12-3 (BCV+) - Masa de la carroceria

Siempre

10 k? o superior

R126-13 (BCV-) o B12-2 (BCV-) - Masa de la carroceria

Siempre

10 k? o superior

R126-37 (BGND) o B12-5 (BGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (BCV-, BGND)

(a) Desconecte el conector R126 del controlador de la camara de television.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

37 (BGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

13 (BCV-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

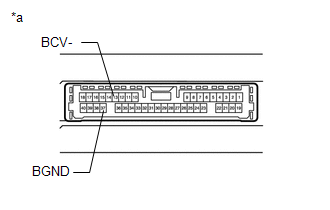

*a

Componente no conectado al mazo de cables

(controlador de la camara de television)

NG

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

OK

3.

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (BCB+, BGND)

(a) Extraiga la controlador de la camara de television con el conector todavia conectado.

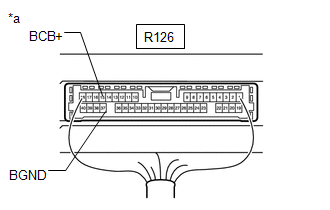

*a

Componente con mazo de cables conectado

(controlador de la camara de television)

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-37 (BGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

R126-15 (BCB+) - R126-37 (BGND)

Interruptor de encendido en posicion ON

5.5 a 7.05 V

R126-15 (BCB+) - R126-37 (BGND)

Interruptor de encendido desactivado

Por debajo de 1 V

NG

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

OK

4.

INSPECCIONE EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA (BCV+, BGND)

(a) Extraiga la controlador de la camara de television con el conector todavia conectado.

(b) Compruebe la forma de onda del conjunto de la camara de television delantera con un osciloscopio.

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television delantera. Por lo tanto, inspeccione la forma de onda en el controlador de la camara de television con el conector conectado.

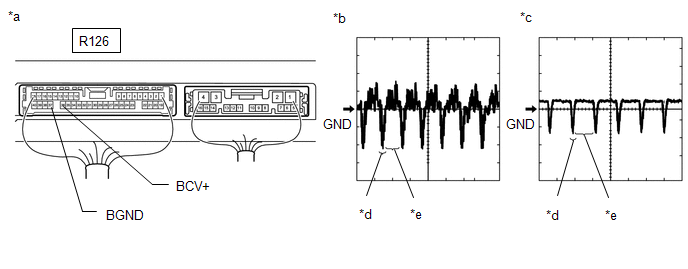

*a

Componente con mazo de cables conectado

(controlador de la camara de television)

*b

Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

*c

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*d

Senal de sincronizacion

*e

Forma de onda de video

-

-

OBSERVACION:

Estado de medicion

Elemento

Contenido

No. de terminal (simbolo)

R126-36 (BCV+) - R126-37 (BGND)

Ajustes de la herramienta

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor de encendido en la posicion ON, sistema de supervision de vista panoramica en funcionamiento

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OK

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

NG

REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA
