Toyota Camry Manual de reparaciones XV70 (2017-2023): Averia de la retroalimentacion de la camara lateral (C1683)

DESCRIPCION

Este DTC se memoriza si el controlador de la camara de television determina como resultado de la autocomprobacion que hay un problema en la senal de imagen enviada desde el conjunto de la camara de television lateral del lado del pasajero a dicho controlador de la camara de television.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1683

Averia en la retroalimentacion de la camara lateral

Averia de la retroalimentacion de la camara lateral

  • Mazo de cables o conector
  • Controlador de la camara de television
  • Conjunto de la camara de television lateral derecha
  • Conjunto del espejo retrovisor exterior derecho

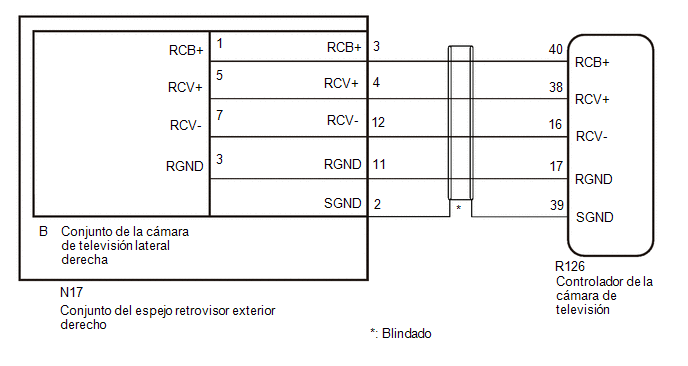

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Borre los DTC.

Chassis > Circumference Monitoring Camera Control Module > Clear DTCs

(b) Compruebe si se emiten DTC.

Chassis / Circumference Monitoring Camera Control Module / Trouble Codes.

OK:

No se emite el DTC C1683.

OK

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

NG

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO)

(a) Desconecte el conector R126 del controlador de la camara de television.

(b) Desconecte el conector N17 del conjunto del espejo retrovisor exterior derecho.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-40 (RCB+) - N17-3 (RCB+)

Siempre

Inferior a 1 ?

R126-38 (RCV+) - N17-4 (RCV+)

Siempre

Inferior a 1 ?

R126-16 (RCV-) - N17-12 (RCV-)

Siempre

Inferior a 1 ?

R126-17 (RGND) - N17-11 (RGND)

Siempre

Inferior a 1 ?

R126-40 (RCB+) o N17-3 (RCB+) - Masa de la carroceria

Siempre

10 k? o superior

R126-38 (RCV+) o N17-4 (RCV+) - Masa de la carroceria

Siempre

10 k? o superior

R126-16 (RCV-) o N17-12 (RCV-) - Masa de la carroceria

Siempre

10 k? o superior

R126-17 (RGND) o N17-11 (RGND) - Masa de la carroceria

Siempre

10 k? o superior

R126-39 (RGND) o N17-2 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (RCV-, RGND)

(a) Desconecte el conector R126 del controlador de la camara de television.

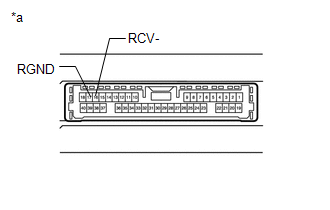

*a

Componente no conectado al mazo de cables

(controlador de la camara de television)

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

17 (RGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

16 (RCV-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

OK

4.

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (RCB+, RGND)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-17 (RGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

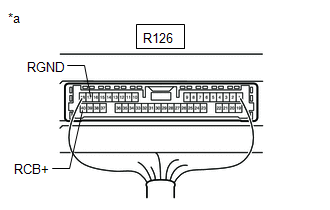

*a

Componente con mazo de cables conectado

(controlador de la camara de television)

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del Tester

Condicion del interruptor

Condicion especificada

R126-40 (RCB+) - R126-17 (RGND)

Interruptor de encendido en posicion ON

5.5 a 7.05 V

R126-40 (RCB+) - R126-17 (RGND)

Interruptor de encendido desactivado

Por debajo de 1 V

NG

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

OK

5.

COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL DERECHA (RCV+, RGND)

(a) Compruebe la forma de onda del conjunto de la camara de television lateral derecha con un osciloscopio.

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television lateral derecha. Por lo tanto, inspeccione la forma de onda en el controlador de la camara de television con el conector conectado.

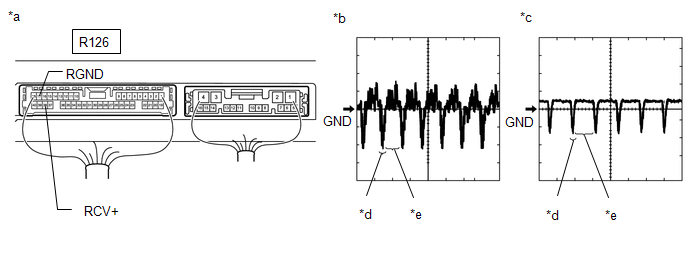

*a

Componente con mazo de cables conectado

(controlador de la camara de television)

*b

Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

*c

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*d

Senal de sincronizacion

*e

Forma de onda de video

-

-

OBSERVACION:

Estado de medicion

Elemento

Contenido

Conexion del tester

R126-38 (RCV+) - R126-17 (RGND)

Ajustes de la herramienta

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor de encendido en posicion ON, interruptor de supervision de vista panoramica activado

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OK

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

NG

6.

INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

(a) Desconecte el conector del conjunto de la camara de television lateral derecha.

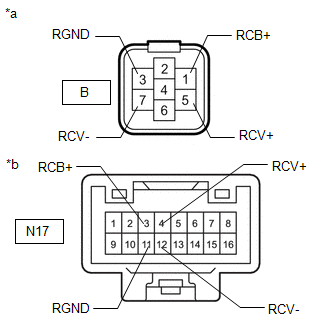

*a

Vista delantera del conector del mazo de cables

(al conjunto de la camara de television lateral derecha)

*b

Vista delantera del conector del mazo de cables

(al conector del mazo de cables del vehiculo)

(b) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

B-1 (RCB+) - N17-3 (RCB+)

Siempre

Inferior a 1 ?

B-5 (RCV+) - N17-4 (RCV+)

Siempre

Inferior a 1 ?

B-7 (RCV-) - N17-12 (RCV-)

Siempre

Inferior a 1 ?

B-3 (RGND) - N17-11 (RGND)

Siempre

Inferior a 1 ?

B-1 (RCB+) o N17-3 (RCB+) - Masa de la carroceria

Siempre

10 k? o superior

B-5 (RCV+) o N17-4 (RCV+) - Masa de la carroceria

Siempre

10 k? o superior

B-7 (RCV-) o N17-12 (RCV-) - Masa de la carroceria

Siempre

10 k? o superior

B-3 (RGND) o N17-11 (RGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

OK

7.

REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL DERECHA

(a) Reemplace el conjunto de la camara de television lateral derecha por una nueva o por una que funcione correctamente.

Haga clic aqui

SIGUIENTE

8.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Chassis > Circumference Monitoring Camera Control Module > Clear DTCs

(b) Compruebe si se emiten DTC.

Chassis / Circumference Monitoring Camera Control Module / Trouble Codes.

OK:

No se emite el DTC C1683.

OK

FIN (EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL DERECHA PRESENTA DEFECTOS)

NG

SUSTITUYA EL CONTROLADOR DE LA CAMARA DE TELEVISION
