Componentes
COMPONENTES
ILUSTRACIÓN
|

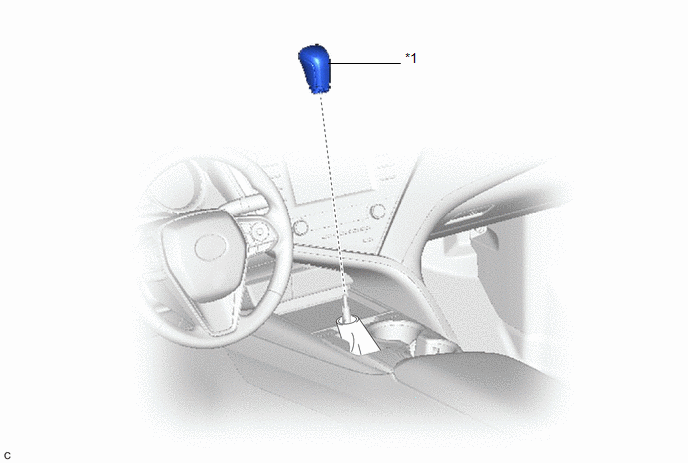

*1 | SUBCONJUNTO DE LA POMO DE LA PALANCA DE CAMBIOS |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL POMO DE LA PALANCA DE CAMBIOS

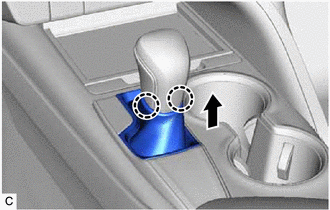

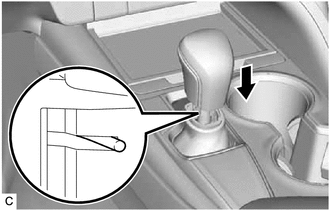

| (a) Desenganche las 2 garras para desconectar el subconjunto de la cubierta del orificio del cambio como se muestra en la ilustración. |
|

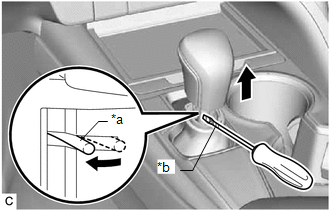

| (b) Utilice un destornillador con la punta envuelta en cinta protectora para expandir el lado izquierdo del clip y extraiga el subconjunto de la perilla de la palanca de cambios del conjunto del cambio en el piso de la transmisión como se muestra en la ilustración. AVISO: Tenga cuidado de no dañar el subconjunto de la perilla de la palanca de cambios. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL POMO DE LA PALANCA DE CAMBIOS
| (a) Instale el subconjunto de la perilla de la palanca de cambios en el conjunto del cambio en el piso de la transmisión. |
|

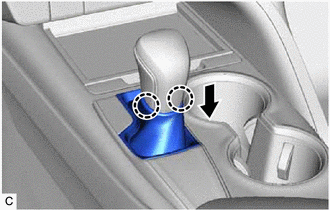

| (b) Enganche las 2 garras para conectar el subconjunto de la cubierta del orificio del cambio como se muestra en la ilustración. AVISO: Asegúrese de que el subconjunto de la cubierta del orificio del cambio no se retuerza después de instalar el subconjunto de la perilla de la palanca de cambios. |
|
InstalaciÓnMontaje
MONTAJE PRECAUCION/AVISO/OBSERVACION
ADVERTENCIA: Utilice guantes de proteccion. Las areas afiladas de
las piezas pueden herirle las manos. PROCEDIMIENTO
1. INSTALE LA FUNDA DEL COJIN DE LOS ASIENTOS TRASEROS DE TIPO BANCO
OBSERVACION: Al instalar una funda del cojin del asiento trasero
de ...
