COMPONENTES

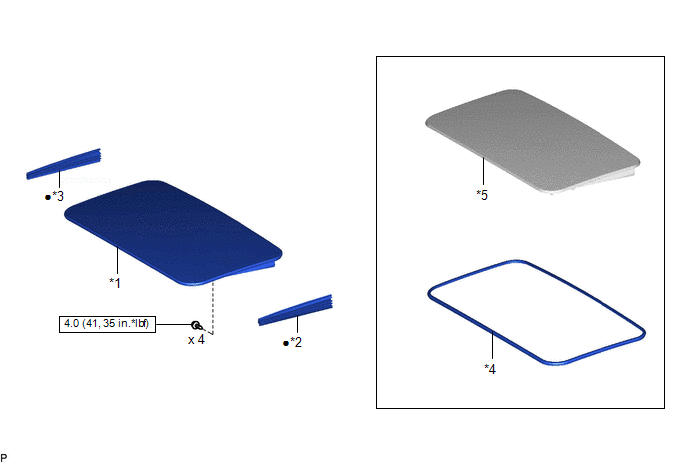

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DEL CRISTAL DEL TECHO SOLAR |
*2 | EMBELLECEDOR LATERAL IZQUIERDO DEL TECHO SOLAR |
|
*3 | EMBELLECEDOR LATERAL DERECHO DEL TECHO DESLIZANTE |
*4 | BANDA PROTECTORA DEL TECHO DESLIZANTE |
|
*5 | SUBCONJUNTO DEL PANEL DEL TECHO DESLIZANTE |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |

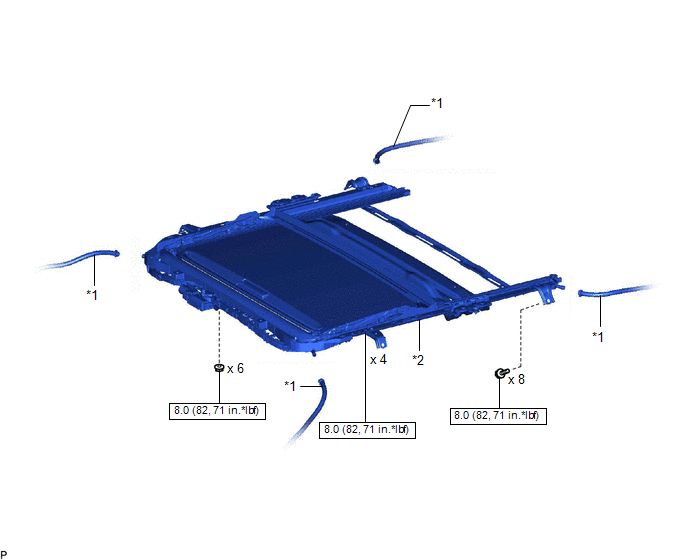

ILUSTRACIÓN
|
*1 | MANGUERA DE DRENAJE DEL TECHO SOLAR |
*2 | CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

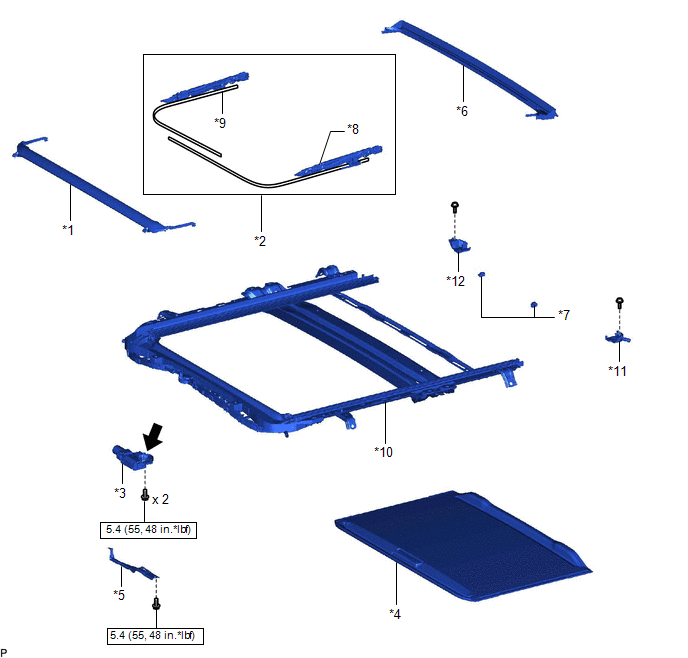

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DEL PANEL DEL DEFLECTOR DE VIENTO DEL TECHO |
*2 | SUBCONJUNTO DEL CABLE CONDUCTOR DEL TECHO DESLIZANTE |
|
*3 | SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE |
*4 | SUBCONJUNTO DE GUARNICIÓN DEL PARASOL |
|
*5 | SOPORTE DE LA LUZ DE LECTURA DE MAPAS |
*6 | CANAL TRASERO DEL VIERTEAGUAS DEL TECHO |
|
*7 | TOPE TRASERO DEL PARASOL DEL TECHO DESLIZANTE |
*8 | CABLE CONDUCTOR IZQUIERDO DEL TECHO DESLIZANTE |
|
*9 | CABLE CONDUCTOR DERECHO DEL TECHO DESLIZANTE |
*10 | SUBCONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
|
*11 | SUBCONJUNTO DE LA PIEZA IZQUIERDA DEL TECHO DESLIZANTE |
*12 | SUBCONJUNTO DE LA PIEZA DERECHA DEL TECHO DESLIZANTE |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
.png) |
Grasa multiusos |
ExtracciÓnInstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2
(a) Enganche la garra para instalar el conjunto del medidor del sensor del nivel de combustible No. 2 en el subconjunto del tubo principal y de retorno de combustible trasero.
AVISO: Tenga cuid ...
Avería en el circuito del motor (C1280)
DESCRIPCIÓN Si se produce una avería en el ECM, el conjunto de la ECU de 4WD emitirá este DTC.
No. de DTC Detection Item
Condición de detección de DTC
Área Afectada C1280
Avería en el circuito del motor
Cuando la siguiente situación se prolonga durante 5 seg ...
Interruptor Exterior De Apertura De La Puerta Del Compartimiento De Equipajes
ComponentesCOMPONENTES ILUSTRACIÓN
*1 CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
*2 SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
*3 INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMENTO DE EQUIPAJES
*4 EMBELLECEDO ...
