MONTAJE
PROCEDIMIENTO

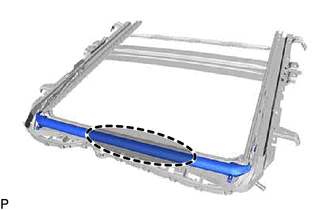

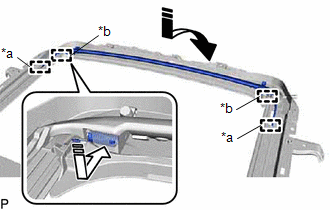

1. INSTALE EL SUBCONJUNTO DEL PANEL DEL DEFLECTOR DE VIENTO DEL TECHO
(a) Mueva el subconjunto del panel del deflector del viento del techo en la dirección indicada por la flecha (1) en la ilustración para enganchar las 2 guÃas e instale el subconjunto del panel del deflector del viento del techo.
*a | GuÃa |
*b | Muelle |
![]() |
Inserte en esta dirección (1) |
![]() |
Inserte en esta dirección (2) |
(b) Presione cada muelle en la dirección indicada por la flecha (2) en la ilustración para enganchar los 2 muelles.
AVISO:
Asegúrese de que los muelles queden bien enganchados.
2. INSTALE EL SUBCONJUNTO DEL CABLE CONDUCTOR DEL TECHO DESLIZANTE
(a) Sujete el subconjunto del panel del deflector de viento del techo.
![]() |
Sujete posición |

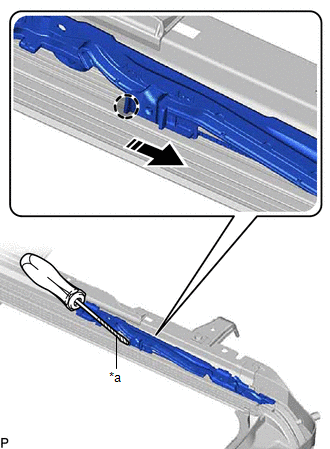

(b) Con un destornillador, deslice el cable conductor del techo solar izquierdo, como se muestra en la ilustración, para instalarlo.
*a | Cinta protectora |
![]() |
La posición de empuje |
![]() |
Instale en esta dirección |
OBSERVACIÓN:

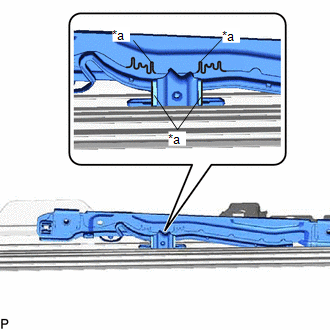

(c) Adjust Fully Closed Position: (1) Con un destornillador, deslice el cable conductor del techo solar izquierdo en cualquiera de las direcciones y alinee las marcas de alineación, tal como se muestra en la ilustración. OBSERVACIÓN: Siga el mismo procedimiento para el lado derecho. |
|

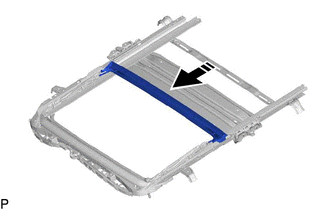

(d) Instale el canal trasero del vierteaguas del techo en el subconjunto del alojamiento del techo solar como se muestra en la ilustración.
![]() |
Instale en esta dirección |
(e) Enganche las 2 garras como se muestra en la ilustración para instalar el canal trasero del vierteaguas del techo.
![]() |
Instale en esta dirección |
- | - |
3. INSTALE EL SUBCONJUNTO DE GUARNICIÓN DEL PARASOL

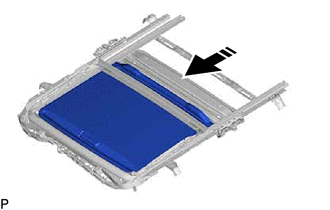

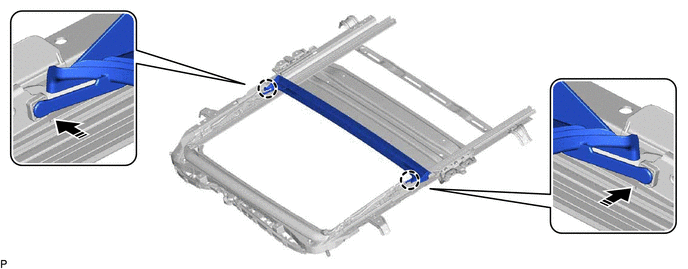

(a) Inserte el subconjunto de la guarnición del parasol en el subconjunto del alojamiento del techo deslizante como se muestra en la ilustración para instalarlo.
![]() |
Instale en esta dirección |

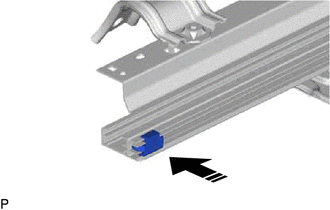

(b) Instale el tope del parasol trasero del techo solar como se muestra en la ilustración.
![]() |
Instale en esta dirección |
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.
(c) Mueva el subconjunto izquierdo de la pieza del techo deslizante en la dirección que indica la flecha (1) que se muestra en la ilustración para enganchar las 2 garras.
![]() |
Inserte en esta dirección (1) |
![]() |
Inserte en esta dirección (2) |
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.

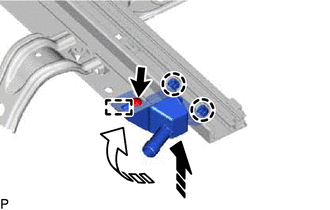

(d) Mueva el subconjunto izquierdo de la pieza del techo deslizante en la dirección que indica la flecha (2) que se muestra en la ilustración para enganchar la guÃa.
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.
(e) Instale el subconjunto izquierdo de la pieza del techo deslizante con el tornillo.
OBSERVACIÓN:
Siga el mismo procedimiento para el lado derecho.
4. INSTALE EL SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO SOLAR
(a) Aplique grasa multiusos alrededor del engranaje del subconjunto del engranaje conductor del techo solar.

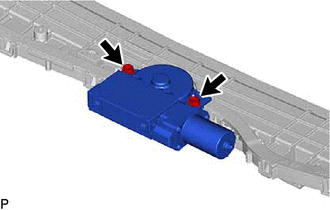

(b) Instale el subconjunto del engranaje conductor del techo solar con los 2 pernos. Torque: 5.4 N·m {55 kgf·cm, 48 in·lbf} |
|

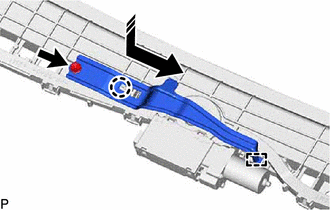

(c) Enganche la guÃa y la garra como se muestra en la ilustración.
![]() |
Instalar en esta dirección |
(d) Instale el soporte de la luz interior con el perno.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
