INSTALACIÓN

PROCEDIMIENTO

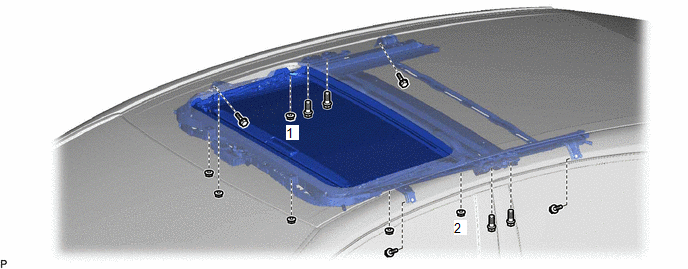

1. INSTALE EL CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE

(a) Afloje los 4 pernos de los soportes del alojamiento del techo deslizante.

(b) Instale el conjunto del alojamiento del techo deslizante con las 6 tuercas y los 8 pernos.

(c) Apriete las 2 tuercas.

OBSERVACIÓN:

Apriete las 2 tuercas en el orden indicado en la ilustración.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(d) Apriete las 4 tuercas.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

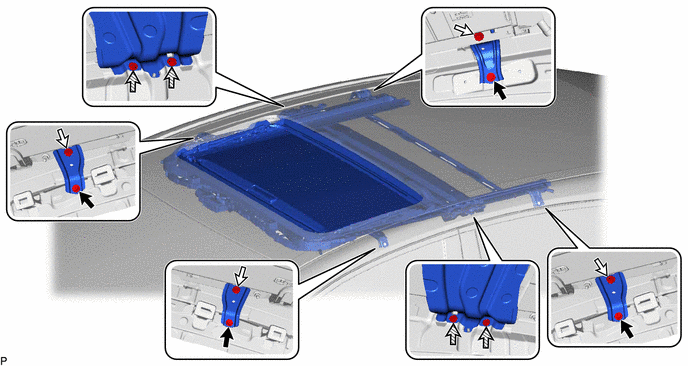

(e) Apriete los 12 pernos para instalar el conjunto del alojamiento del techo deslizante.

Perno (A)

Perno (B)

Perno (C)

-

-

OBSERVACIÓN:

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

2. CONECTE LA MANGUERA DE DRENAJE DEL TECHO DESLIZANTE

OBSERVACIÓN:

Utilice el mismo procedimiento para todas las mangueras de drenaje del techo deslizante.

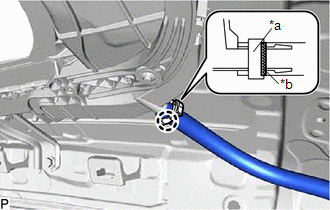

(a) Para tipo abrazadera:

(1) Conecte la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

Deslice la manguera hasta la base del tubo de drenaje.

(2) Enganche la garra para asegurar la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

Asegúrese de que la abrazadera esté en la marca o entre el extremo de la manguera y la marca.

*a

Abrazadera

*b

Marca

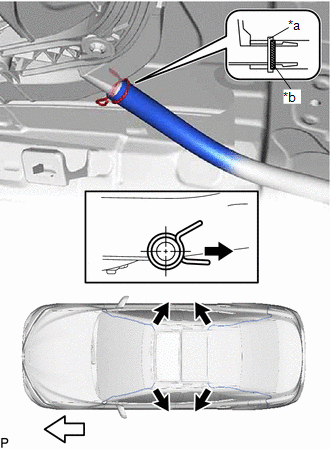

(b) Para tipo con clip:

*a

Clip

*b

Marca

Exterior

Parte delantera

(1) Expanda el clip para conectar la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

Deslice la manguera hasta la base del tubo de drenaje.

(2) Suelte el clip para asegurar la manguera de drenaje del techo deslizante.

AVISO:

El clip debe estar orientado hacia el exterior del vehículo y también debe estar por encima de la superficie inferior del subconjunto del alojamiento del techo deslizante cuando se instalen las mangueras de drenaje.

OBSERVACIÓN:

Asegúrese de que el clip está en la marca o entre el extremo de la manguera y la marca.

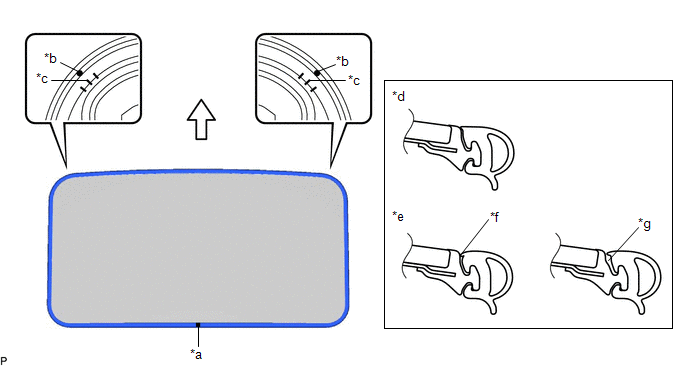

3. INSTALE LA BANDA PROTECTORA DEL TECHO DESLIZANTE

(a) Coloque la banda protectora del techo deslizante.

*a

Junta

*b

Marca de alineación (azul)

*c

Marca intermedia

*d

Correcto

*e

Incorrecto

*f

Pinzada

*g

Separación (levantada, ondulada, etc.)

-

-

Parte delantera

-

-

(1) Coloque la junta de la banda protectora del techo deslizante en el centro de la parte trasera.

(2) Alinee las marcas de alineación (azul) de la banda protectora del techo deslizante con las marcas intermedias en las esquinas de la parte delantera del subconjunto del panel del techo deslizante e instale la banda protectora del techo deslizante.

OBSERVACIÓN:

Asegúrese de colocar el sello de la banda protectora del techo deslizante con firmeza.

4. INSTALE EL SUBCONJUNTO DEL CRISTAL DEL TECHO DESLIZANTE

(a) Con una llave de cubo "TORX" T25, instale provisionalmente el subconjunto del cristal del techo deslizante con los 4 tornillos.

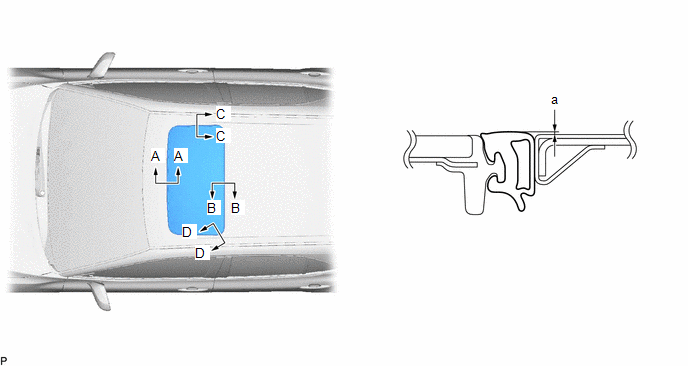

(b) Compruebe el nivel.

(1) Examine la diferencia de nivel de "a" entre el panel del techo y la superficie superior de la banda protectora cuando el subconjunto del cristal del techo deslizante esté completamente cerrado.

OBSERVACIÓN:

El signo "+" representa que el cristal queda por encima del nivel del panel. El signo "-" representa que el cristal queda por debajo del nivel del panel.

Estándar:

Medida

Medida

Medida

del área

A - A

-2.0 a 1.0 mm (-0.0787 a 0.0394 pulg.)

B - B

-1.0 a 2.0 mm (0.0394 a 0.0787 pulg.)

C - C

-1.5 a 1.5 mm (de -0.0591 a 0.0591 pulg.)

D - D

-1.0 a 1.5 mm (0.0394 a 0.0591 pulg.)

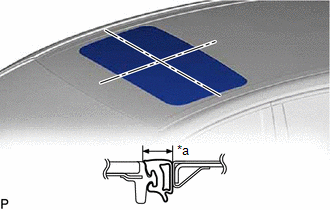

(c) Compruebe la separación.

(1) Compruebe la separación entre el panel del techo y subconjunto del cristal del techo deslizante.

AVISO:

La separación debe ser uniforme en todo el contorno.

*a

Uniforme

(d) Después de ajustar el subconjunto del cristal del techo deslizante, utilice una llave de cubo "TORX" T25 para instalar el subconjunto del cristal del techo deslizante con los 4 tornillos.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

5. COMPRUEBE SI HAY FUGAS DE AGUA

(a) Después de ajustar el subconjunto del cristal del techo deslizante, compruebe si hay fugas de agua en el interior del vehículo.

(b) Si hay alguna fuga, reajuste el subconjunto del cristal del techo solar.

6. INSTALE EL CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO

Haga clic aquí

7. INSTALE EL CONJUNTO DEL AIRBAG DE CORTINA DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. INSTALE LA GUARNICIÓN LATERAL IZQUIERDA DEL TECHO DESLIZANTE

(a) Enganche las 4 garras para instalar un nuevo embellecedor lateral izquierdo del techo deslizante.

9. INSTALE LA GUARNICIÓN LATERAL DERECHA DEL TECHO DESLIZANTE

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

10. INICIALICE EL SISTEMA DEL TECHO SOLAR

Haga clic aquí

11. COMPRUEBE EL SISTEMA DEL TECHO DESLIZANTE

Haga clic aquí
