MONTAJE
PRECAUCIÓN/AVISO/OBSERVACIÓN
PROCEDIMIENTO
1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO
(a) Coloque provisionalmente el tapón de purga del freno de disco delantero en el cilindro del freno de disco delantero.
OBSERVACIÓN:
Apriete totalmente el tapón de purga del freno de disco delantero después de purgar el sistema.
2. INSTALE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL DISCO DE FRENO DELANTERO
(a) Instale el capuchón del tapón de purga en el tapón de purga del freno de disco delantero.
3. INSTALE EL SELLO DEL PISTÓN

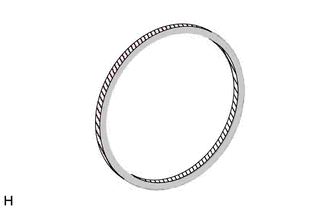

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.
![]() |
Grasa de glicol a base de jabón de litio |

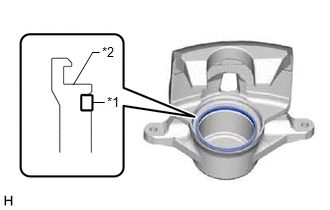

(b) Instale el sello del pistón en el cilindro del freno de disco delantero. AVISO: Instale firmemente el sello del pistón en la ranura del cilindro del freno de disco delantero. |
|
4. INSTALE EL PISTÓN DEL FRENO DE DISCO DELANTERO

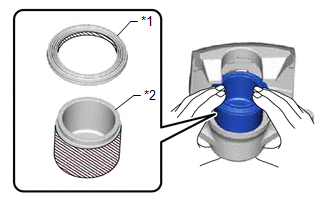

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de una funda de cilindro nueva.
*1 | Funda del cilindro |
*2 | Pistón del freno de disco delantero |
![]() |
Grasa de glicol a base de jabón de litio |
(b) Aplique una ligera capa de grasa de glicol a base de jabón de litio para engrasar las superficies de contacto del pistón del freno de disco delantero.
(c) Instale la funda del cilindro en el pistón del freno de disco delantero.
AVISO:
Coloque firmemente la funda del cilindro en la ranura del pistón del freno de disco delantero.
(d) Coloque el pistón del freno de disco delantero en el cilindro del freno de disco delantero.
AVISO:
No coloque a la fuerza el pistón del disco de freno delantero en el cilindro del disco de freno delantero.

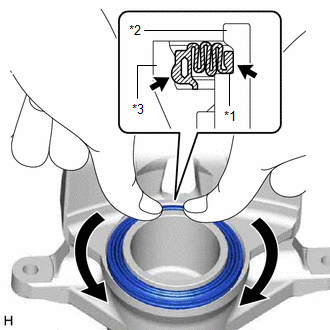

5. COLOQUE LA FUNDA DEL CILINDRO
(a) Instale la funda del cilindro en el cilindro del disco de freno delantero como se muestra en la ilustración. AVISO:
|
|
