COMPONENTES

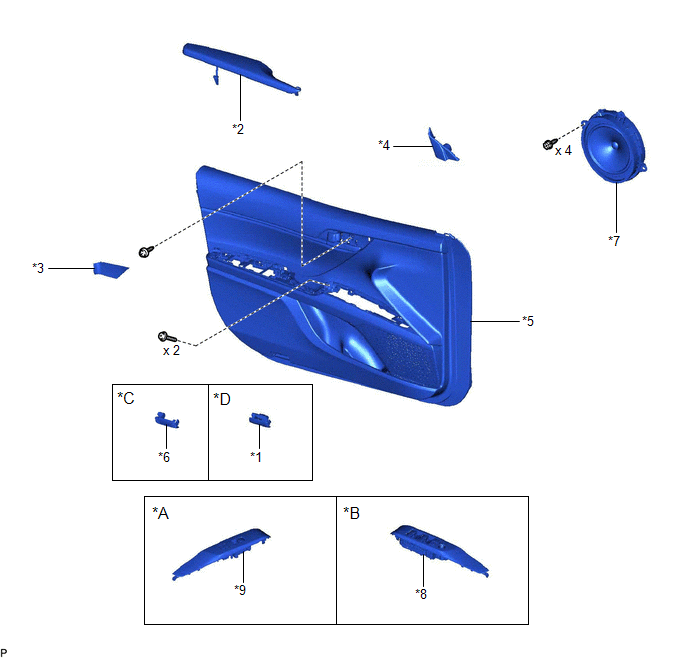

ILUSTRACION
*A | para el lado del pasajero delantero | *B |
para el lado del conductor |
*C | Sin luz de cortesia |
*D | Con luz de cortesia |
*1 | CONJUNTO DE LA LUZ DE CORTESIA | *2 |
CONJUNTO DEL REPOSABRAZOS DELANTERO |
*3 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*4 | EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA |
*5 | SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA |
*6 | PLACA DE GUARNICION DE LA PUERTA DELANTERA |
*7 | CONJUNTO DEL ALTAVOZ DELANTERO NO. 1 |
*8 | CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*9 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
- | - |
