COMPONENTES

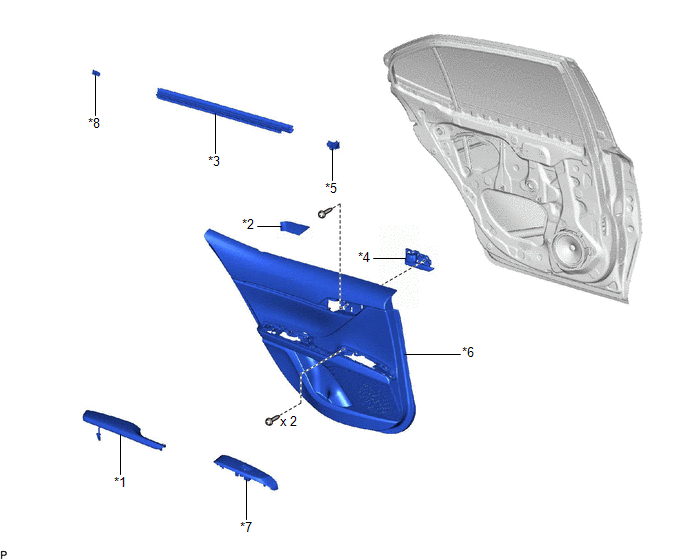

ILUSTRACIÓN
|
*1 | CONJUNTO DEL REPOSABRAZOS TRASERO |
*2 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA |
|
*3 | BANDA PROTECTORA DEL CRISTAL INTERIOR DE LA PUERTA TRASERA |
*4 | SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA TRASERA |
|
*5 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO NO. 2 DE LA PUERTA TRASERA |
*6 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA |
|
*7 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
*8 | ABRAZADERA DEL ESTRIBO DE LA PUERTA NO. 1 |

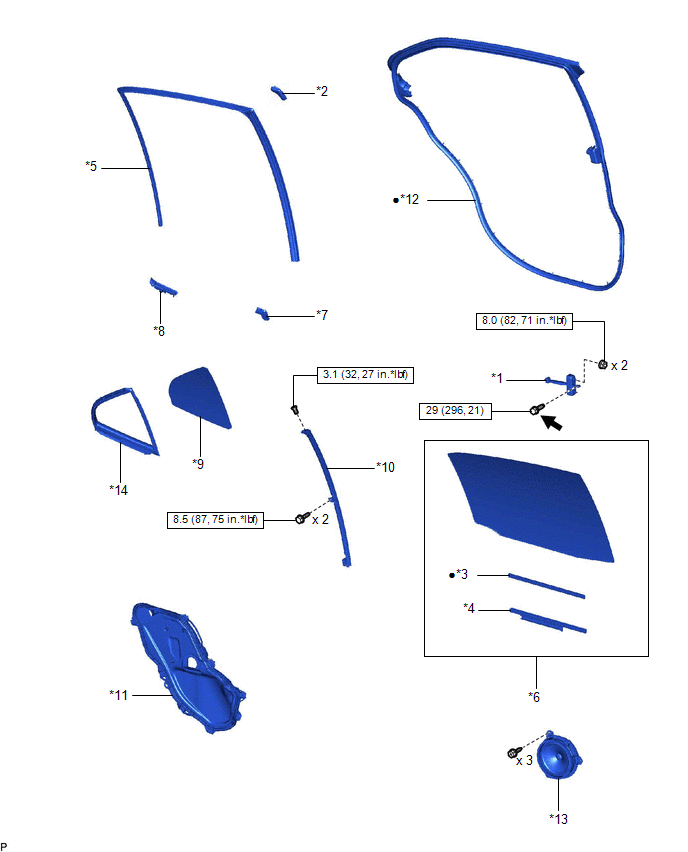

ILUSTRACIÓN
|
*1 | CONJUNTO DEL TIRANTE DE LA PUERTA TRASERA |
*2 | EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA |
|
*3 | GUARNICIÓN DEL CANAL DEL CRISTAL DE LA PUERTA TRASERA |
*4 | SUBCONJUNTO DEL CANAL DEL CRISTAL DE LA PUERTA TRASERA |
|
*5 | CARRIL DEL CRISTAL DE LA PUERTA TRASERA |
*6 | SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA |
|
*7 | SELLO DE VENTILACIÓN DE LA PUERTA TRASERA NO. 1 |
*8 | PROTECTOR DEL PANEL DE LA PUERTA TRASERA |
|
*9 | CRISTAL DE LA VENTANILLA LATERAL DE LA PUERTA TRASERA |
*10 | SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA |
|
*11 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA |
*12 | BANDA PROTECTORA DE LA PUERTA TRASERA |
|
*13 | CONJUNTO DEL ALTAVOZ TRASERO |
*14 | BANDA PROTECTORA DE LA VENTANILLA LATERAL DE LA PUERTA TRASERA |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● | Pieza no reutilizable |
.png) |
Adhesivo original Toyota 1324, Three Bond 1324 o equivalente |
★ | Pieza prerrecubierta |
ILUSTRACIÓN
|
*1 | ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA |
*2 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR |
|
*3 | CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA |
*4 | TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA |
|
*5 | SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA |
*6 | ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA |
|
*7 | CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA |
*8 | SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
|
|
Grasa multiusos | - |
- |

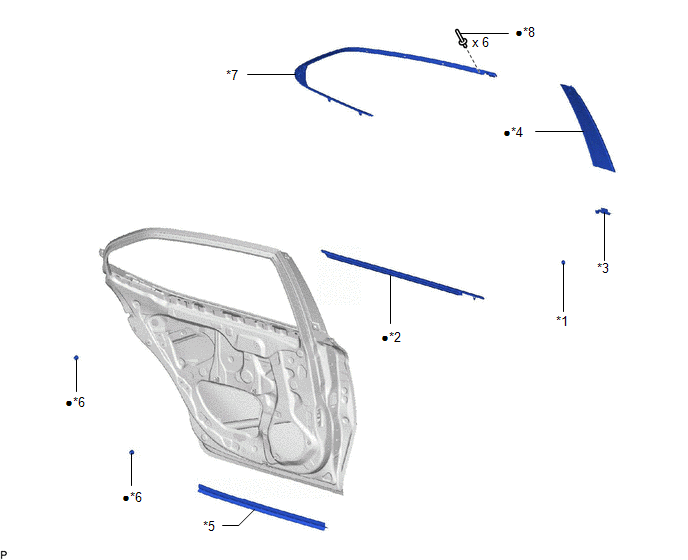

ILUSTRACIÓN
|
*1 | CLIP DE LA MOLDURA DEL MARCO DE LA VENTANILLA DE LA PUERTA |
*2 | CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA TRASERA |
|
*3 | SELLO EXTERIOR TRASERO DE LA PUERTA TRASERA |
*4 | MOLDURA DELANTERA DEL MARCO DE LA VENTANILLA DE LA PUERTA TRASERA |
|
*5 | BANDA PROTECTORA DE LA PUERTA TRASERA NO. 2 |
*6 | ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA TRASERA |
|
*7 | SUBCONJUNTO DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS TRASERAS |
*8 | REMACHE |
|
● | Pieza no reutilizable |
- | - |
Puerta Trasera
DesmontajeExtracciÓn
