Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PRECAUCIÓN/AVISO/OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer, instalar o sustituir las piezas durante la extracción/instalación de la puerta trasera se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la batería

Realice la calibración a cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección.

Sistema de supervisión de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

  • Subconjunto del regulador de la ventanilla de la puerta
  • Cristal de la puerta
  • Carril del cristal de la puerta

Inicie el sistema de control del elevalunas eléctrico

  • Función de subida y bajada automática
  • Función de protección contra objetos atascados
  • Función de control remoto
  • Funcionamiento con llave
  • Función vinculada al transmisor inalámbrico
  • Función de funcionamiento sin llave
  • Función de protección contra atrapamiento
  • Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí.

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Para A25A-FKS:

Haga clic aquí

Para 2GR-FKS:

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA

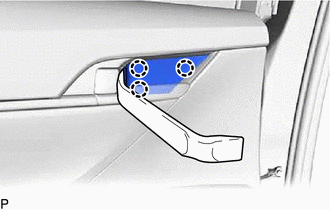

(a) Utilice un extractor de molduras para desenganchar los 3 ganchos y extraiga el subconjunto de la funda del reposabrazos de la puerta trasera.

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

(a) Desenganche los 2 clips, los 5 ganchos y las 6 guías como se muestra en la ilustración.

Coloque la mano aquí

Extraiga en esta dirección

(b) Desconecte el conector y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero con panel superior de la base del reposabrazos de la puerta trasera.

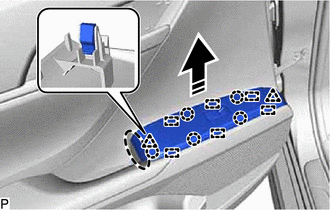

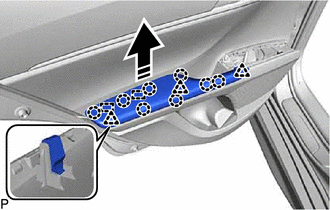

5. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS TRASERO

(a) Desenganche los 3 clips, los 8 ganchos y las 2 guías como se muestra en la ilustración.

Extraiga en esta dirección

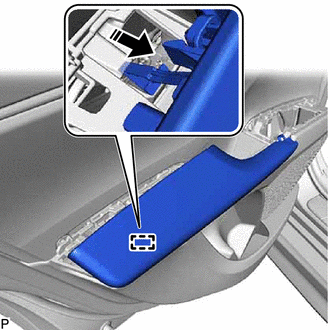

(b) Desenganche la guía y extraiga el conjunto del reposabrazos trasero tal y como se muestra en la ilustración.

Extraiga en esta dirección

6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

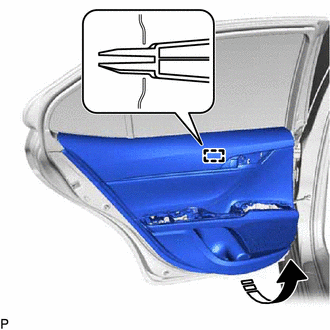

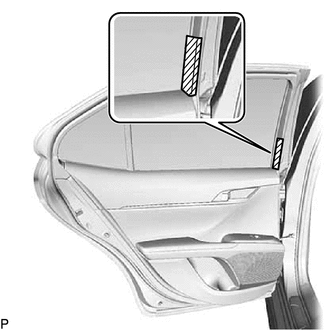

(a) Aplique cinta protectora en el panel trasero como se muestra en la ilustración.

Cinta protectora

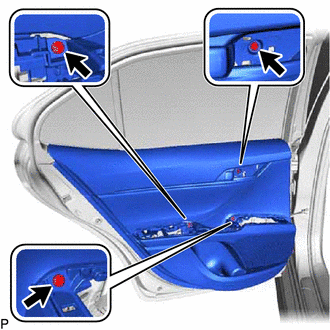

(b) Quite los 3 tornillos.

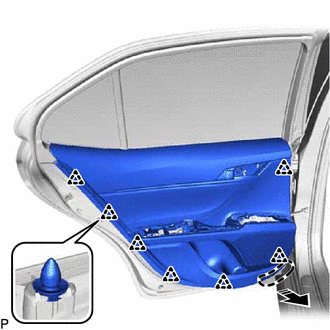

(c) Desconecte los 7 clips tal como se indica en la ilustración.

Coloque la mano aquí

Extraiga en esta dirección

(d) Extraiga el subconjunto de la placa de guarnición de la puerta trasera como se muestra en la ilustración y desenganche la guía.

Extraiga en esta dirección

(e) Levante el subconjunto de la placa de guarnición de la puerta trasera para separar el subconjunto de la placa de guarnición de la puerta trasera con la banda protectora interior del cristal de la puerta trasera y la abrazadera del estribo de la puerta No. 1.

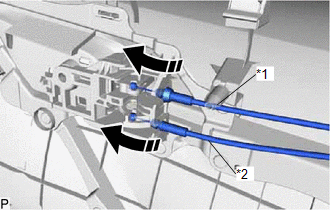

(f) Desconecte el conjunto del cable de control remoto de la cerradura de la puerta trasera y el conjunto del cable de cierre interior de la puerta trasera para extraer el subconjunto de la placa de guarnición de la puerta trasera como se muestra en la ilustración.

*1

Conjunto del cable de bloqueo interior de la puerta trasera

*2

Conjunto del cable de control remoto de la cerradura de las puertas traseras

Extraiga en esta dirección

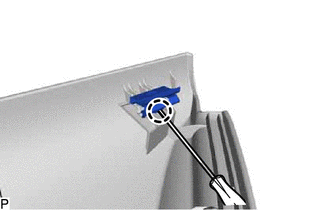

(g) Utilice un destornillador para desenganchar el gancho para extraer la abrazadera del estribo de la puerta trasera No. 1 del subconjunto de la placa de guarnición de la puerta trasera.

7. EXTRAIGA LA BANDA PROTECTORA INTERIOR DE LAS VENTANILLAS TRASERAS

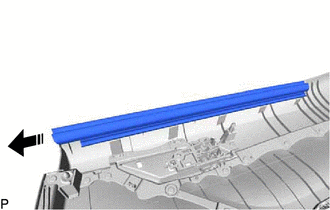

(a) Deslice la banda protectora del cristal interior de la ventanilla trasera para extraerla del subconjunto de la placa de guarnición de la puerta trasera como se muestra en la ilustración.

Extraiga en esta dirección

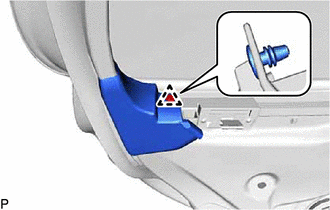

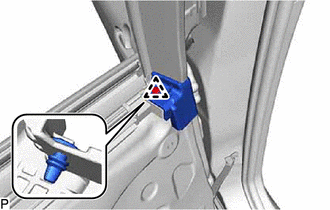

8. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2

(a) Desenganche el clip.

(b) Extraiga la cubierta del orificio de mantenimiento de la puerta trasera No. 2.

9. EXTRAIGA EL SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

(a) Desenganche los 3 ganchos y extraiga el subconjunto de la manilla interior de la puerta trasera.

10. EXTRAIGA EL CONJUNTO DEL ALTAVOZ TRASERO

Haga clic aquí

11. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

(a) Desenganche los 2 ganchos y extraiga el embellecedor del marco de la puerta trasera.

12. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

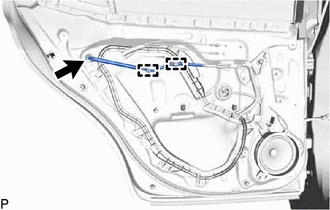

(a) Desconecte el conector.

(b) Desenganche las 2 abrazaderas.

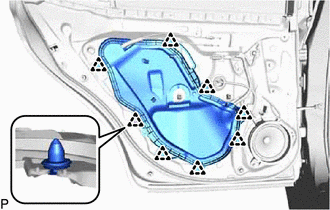

(c) Desenganche los 8 clips y retire la cubierta del orificio de servicio de la puerta trasera.

13. EXTRAIGA EL SELLO DE VENTILACIÓN DE LA PUERTA TRASERA NO. 1

(a) Extraiga el sello de ventilación de la puerta trasera No. 1.

14. EXTRAIGA EL PROTECTOR DEL PANEL DE LA PUERTA TRASERA

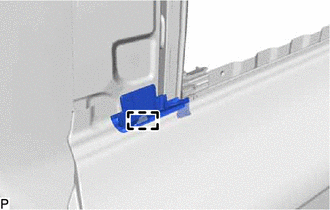

(a) Desenganche el clip.

(b) Extraiga el protector del panel de la puerta trasera.

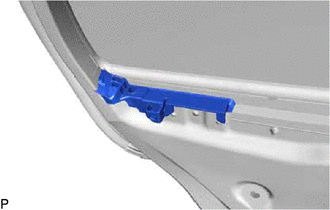

15. EXTRAIGA EL CARRIL DEL CRISTAL DE LA PUERTA TRASERA

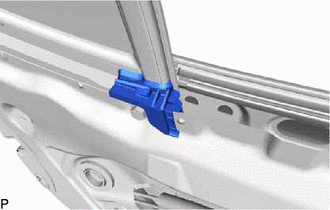

(a) Extraiga el carril del cristal de la puerta trasera.

16. EXTRAIGA EL CONJUNTO DEL TIRANTE DE LA PUERTA TRASERA

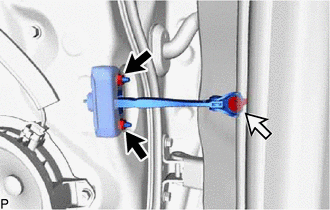

(a) Extraiga el perno, las 2 tuercas y el conjunto del tirante de la puerta trasera.

Tuerca

Perno

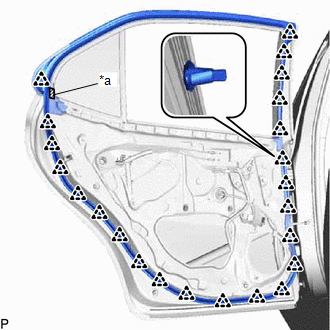

17. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA TRASERA

(a) Desenganche los 23 clips con el extractor de clips y extraiga la banda protectora de la puerta trasera.

*a

Cinta adhesiva de doble cara

18. EXTRAIGA EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Extraiga el tornillo, los 2 pernos y el subconjunto del marco inferior de la ventanilla trasera.

Tornillo

Perno

19. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

(a) Extraiga el cristal de la ventanilla lateral trasera de la puerta trasera con la banda protectora de la ventanilla lateral trasera como se muestra en la ilustración.

Extraiga en esta dirección

(b) Extraiga el cristal de la ventanilla lateral trasera de la puerta trasera de la banda protectora de la ventanilla lateral trasera de la puerta trasera.

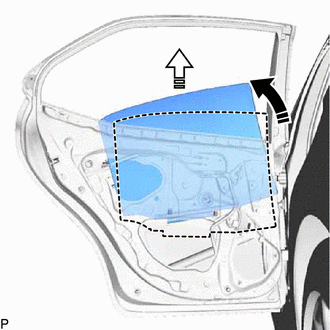

20. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA

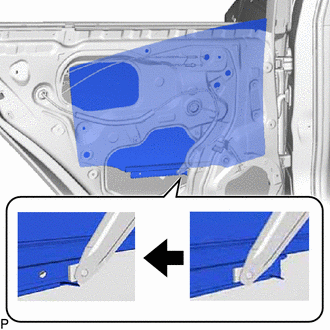

(a) Separe el subconjunto de la ventanilla trasera del conjunto del regulador de la ventanilla de la puerta trasera, como se muestra en la ilustración.

AVISO:

Al separar el subconjunto del cristal de la ventanilla trasera, asegúrese de que no se caiga.

(b) Extraiga el subconjunto de la ventanilla trasera como indican las flechas en el orden que se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el subconjunto del cristal de la puerta trasera.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

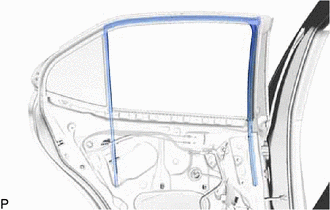

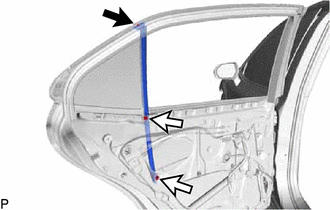

21. EXTRAIGA EL SUBCONJUNTO DEL CANAL DEL CRISTAL DE LA VENTANILLA TRASERA

(a) Con la ayuda de un destornillador, extraiga el subconjunto del canal del cristal de la ventanilla trasera.

OBSERVACIÓN:

Envuelva con cinta la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

22. EXTRAIGA EL RELLENO DEL CANAL DEL CRISTAL DE LA PUERTA TRASERA

(a) Extraiga el relleno del canal del cristal de la puerta trasera del subconjunto del cristal de la puerta trasera.

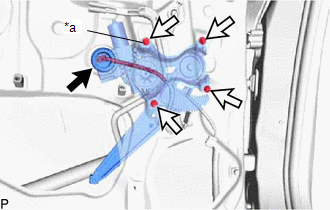

23. EXTRAIGA EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Desconecte el conector.

(b) Afloje el perno provisional.

AVISO:

No extraiga el perno provisional. Si se retira el perno provisional, el conjunto del regulador de la ventanilla de la puerta trasera puede caerse y provocar daños.

*a

Perno provisional

(c) Retire los 3 pernos y extraiga el conjunto del regulador de la ventanilla de la puerta trasera.

(d) Extraiga el perno provisional del conjunto del regulador de la ventanilla de la puerta trasera.

24. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

Haga clic aquí

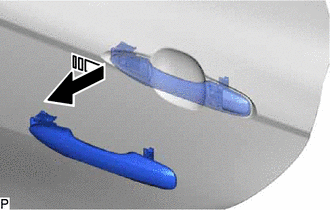

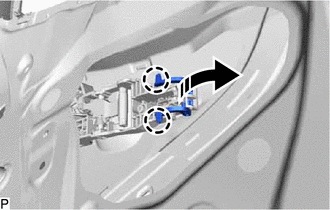

25. EXTRAIGA EL CONJUNTO EXTERIOR DE LA MANILLA DE LA PUERTA TRASERA

(a) Desenganche los 2 ganchos y mueva la palanca como se muestra en la ilustración.

Desenganche en esta dirección

(b) Extraiga el conjunto exterior de la manilla de la puerta trasera como se muestra en la ilustración.

Extraer en esta dirección

26. EXTRAIGA LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

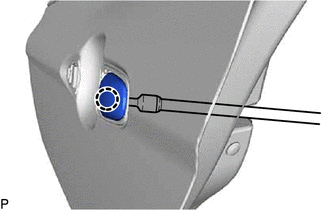

(a) Afloje el tornillo con una llave de cubo "TORX" T30.

OBSERVACIÓN:

El tornillo no puede extraerse porque está integrado en el subconjunto del soporte de la manilla exterior de la puerta trasera.

(b) Desenganche el gancho y extraiga la tapa de la manilla exterior de la puerta trasera.

27. EXTRAIGA LA ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

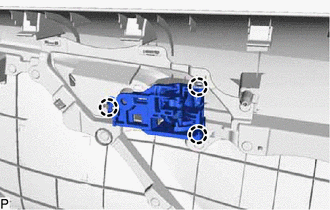

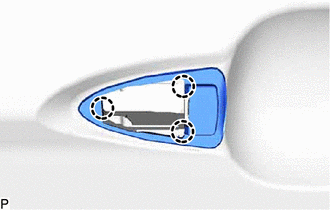

(a) Desenganche los 3 ganchos para extraer la almohadilla delantera de la manilla exterior de la puerta trasera.

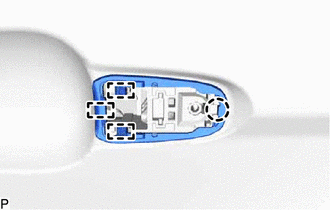

28. EXTRAIGA LA ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Desenganche el gancho y las 3 guías para extraer la almohadilla trasera de la manilla exterior de la puerta trasera.

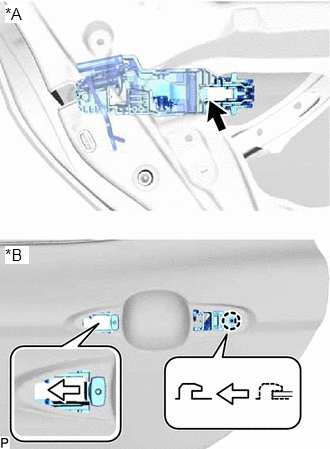

29. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Con una llave de cubo "TORX" T30, retire el tornillo.

*A

Interior

*B

Exterior

(b) Deslice el subconjunto del bastidor de la manilla exterior de la puerta trasera, tal como se muestra en la ilustración, para desenganchar el gancho y, a continuación, extráigalo.

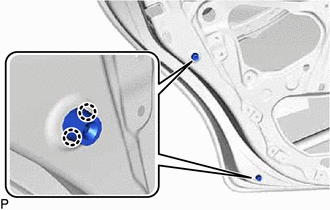

30. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA TRASERA

(a) Desenganche los 4 ganchos y extraiga los 2 elementos amortiguadores del panel de la puerta trasera.

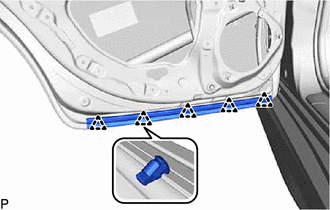

31. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA TRASERA NO. 2

(a) Desenganche los 5 clips y extraiga la banda protectora de la puerta trasera No. 2.

32. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

Haga clic aquí

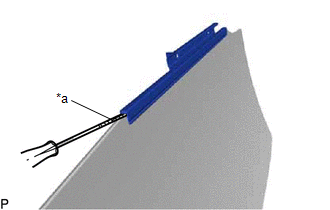

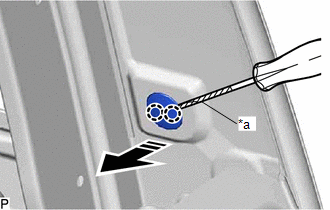

33. EXTRAIGA EL CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

(a) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar los 2 ganchos para extraer el clip de la moldura del marco de las ventanillas.

*a

Cinta protectora

Extraiga en esta dirección

34. EXTRAIGA LA MOLDURA DELANTERA DEL MARCO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

35. EXTRAIGA EL SELLO EXTERIOR DELANTERO DE LA PUERTA TRASERA

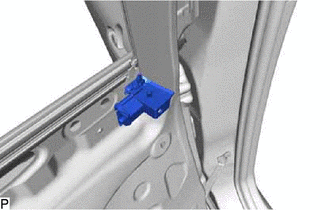

(a) Desenganche la guía para extraer el sello exterior delantero de la puerta trasera.

36. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS TRASERAS

Haga clic aquí
