AJUSTE
PRECAUCIÓN/AVISO/OBSERVACIÓN

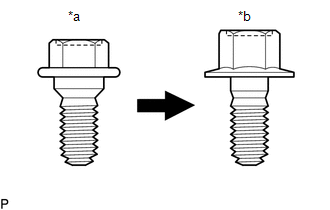

*a | Perno de centraje |
*b | Perno estándar |
OBSERVACIÓN:
Haga clic aquí
PROCEDIMIENTO
1. INSPECCIONE LA PUERTA TRASERA

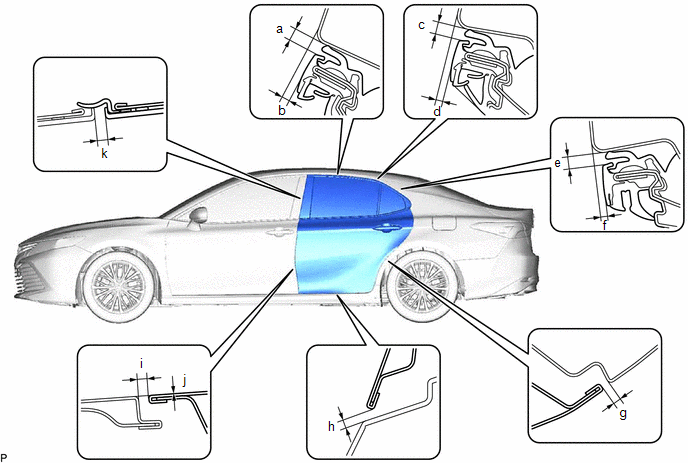

(a) Compruebe si las medidas de espacio libre de las áreas de "a" a "k" están dentro de los valores estándar.
Espacio libre estándar
Medida | Medida |
Medida | Medida |
---|---|---|---|
a | De 3.3 a 6.7 mm (0.130 a 0.264 pulg.) |
b | De 1.2 a 5.2 mm (0.0472 a 0.205 pulg.) |
c | De 3.3 a 6.7 mm (0.130 a 0.264 pulg.) |
d | De 0.6 a 4.6 mm (0.0236 a 0.181 pulg.) |
e | De 3.3 a 6.7 mm (0.130 a 0.264 pulg.) |
f | De 0.6 a 4.6 mm (0.0236 a 0.181 pulg.) |
g | De 2.3 a 5.3 mm (de 0.0906 a 0.209 pulg.) |
h | 5.3 mm (0.209 pulg.) |
i | 4.1 mm (0.161 pulg.) |
j | 0 mm (0 pulg.) |
k | De 2.3 a 6.3 mm (0.0906 a 0.248 pulg.) |
- | - |
2. AJUSTE LA PUERTA TRASERA
AVISO:
Asegúrese de apagar el interruptor de encendido antes de ajustar los percutores de la cerradura de la puerta.

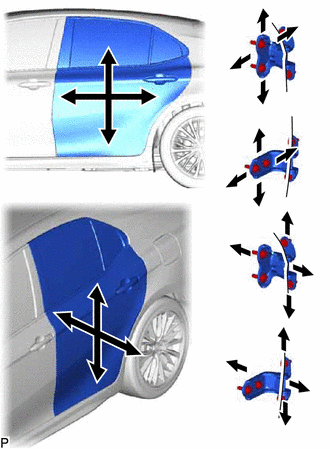

(a) Con la SST, afloje los 4 pernos de la bisagra de la carrocería del vehículo y ajuste la posición de la puerta. SST: 09812-00020 | |
(b) Después del ajuste, apriete los 4 pernos de la bisagra de la carrocería del vehículo.
Torque:
26 N·m {265 kgf·cm, 19 ft·lbf}
(c) Afloje los 4 pernos de la bisagra de la puerta y ajuste la posición de la puerta.
(d) Después del ajuste, apriete los 4 pernos de la bisagra de la puerta.
Torque:
21 N·m {214 kgf·cm, 15 ft·lbf}

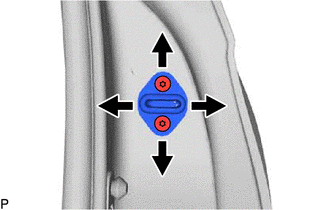

(e) Afloje ligeramente los 2 tornillos de montaje del percutor con una llave de cubo "TORX" T40. |
|
(f) Golpee el percutor con una barra de latón y un martillo para ajustarlo en su posición.
(g) Después del ajuste, apriete los 2 tornillos de montaje del percutor con una llave de cubo "TORX" T40.
Torque:
23 N·m {235 kgf·cm, 17 ft·lbf}
