UBICACIÓN DE LAS PIEZAS

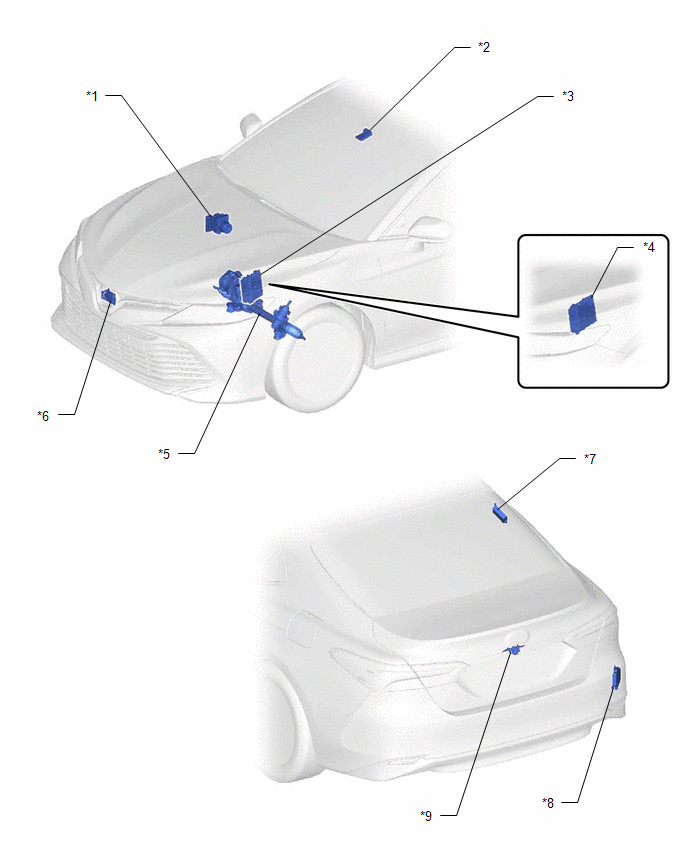

ILUSTRACIÓN
|
*1 | CONJUNTO DEL ACTUADOR DEL FRENO |
*2 | Front Recognition Camera (con sistema de cámara delantera) |
|
*3 | ECM (para A25A-FKS) |
*4 | ECM (para 2GR-FKS) |
|
*5 | CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN |
*6 | CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (con sistema de cámara delantera) |
|
*7 | ECU Y RECEPTOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS (para sistema de advertencia de la presión de los neumáticos con función de visualización de la presión de inflado de los neumáticos) |
*8 | SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (con sistema de supervisión de punto ciego) |
|
*9 | CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA (con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica) |
- | - |

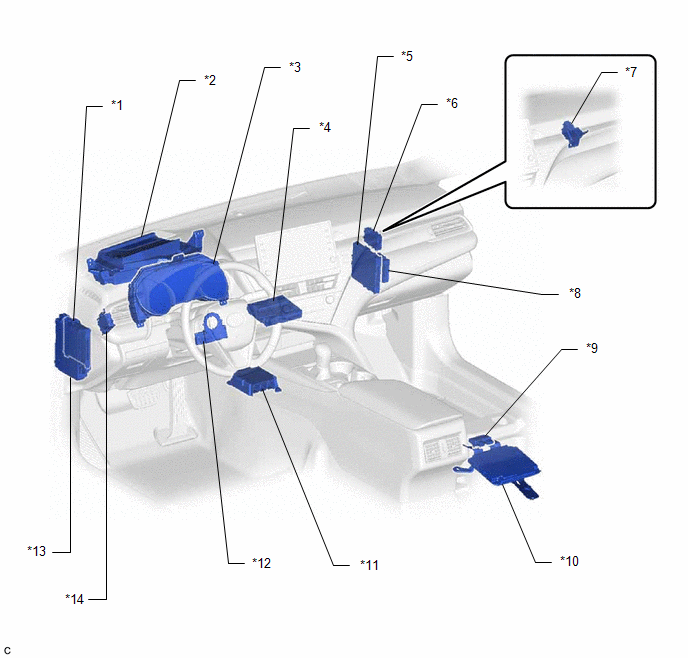

ILUSTRACIÓN
|
*1 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*2 | SUBCONJUNTO DEL ESPEJO DEL MEDIDOR (con sistema de pantalla virtual) |
|
*3 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*4 | DCM (TRANSCEPTOR DE TELEMÁTICA) (Con transceptor de telemática) |
|
*5 | ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente) |
*6 | ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (con sistema de llave inteligente) |
|
*7 | ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (sin sistema de llave inteligente) |
*8 | CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE (Con sistema intuitivo de asistencia al estacionamiento) |
|
*9 | ECU DE DETECCIÓN DE OCUPANTES |
*10 | CONTROLADOR DE LA CÁMARA DE TELEVISIÓN (con sistema de supervisión de vista panorámica) |
|
*11 | CONJUNTO DEL SENSOR DEL AIRBAG |
*12 | SENSOR DE DIRECCIÓN |
|
*13 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
*14 | CONJUNTO DE LA ECU DE 4WD (para AWD) |

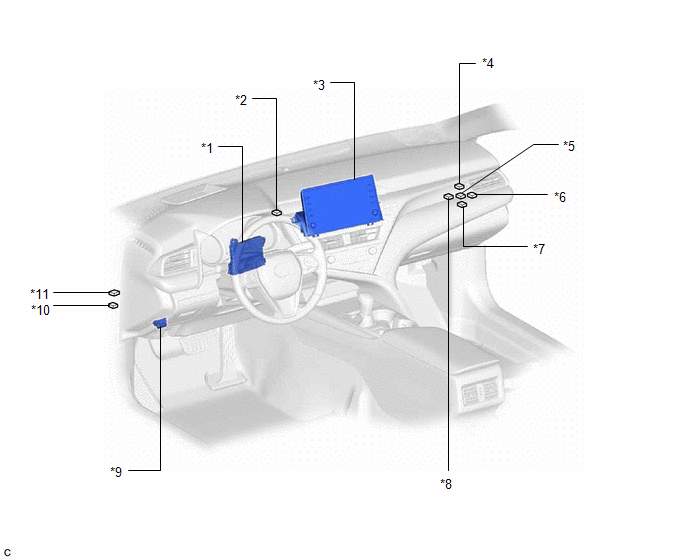

ILUSTRACIÓN
|
*1 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*2 | CONECTOR DE EMPALMES DE CAN N.° 3 |
|
*3 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
*4 | CONECTOR DE EMPALMES DE CAN NO. 1 |
|
*5 | CONECTOR DE EMPALMES DE CAN NO. 5 (con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica) |
*6 | CONECTOR DE EMPALMES NO. 3 |
|
*7 | CONECTOR DE EMPALMES NO. 2 |
*8 | CONECTOR DE EMPALMES DE CAN NO. 4 |
|
*9 | DLC3 |
*10 | CONECTOR DE EMPALMES NO. 1 |
|
*11 | CONECTOR DE EMPALMES DE CAN No. 2 |
- | - |
