TERMINALES DE LA ECU
TERMINALES DE LA ECU
|

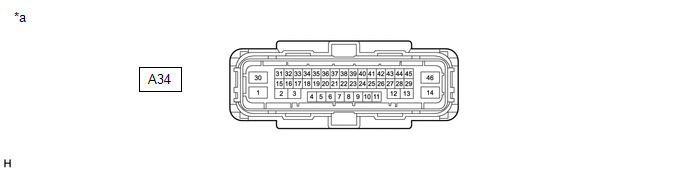

*a | Componente sin mazo de cables conectado (ECU de control de derrape [conjunto del actuador del freno]) |
- | - |
OBSERVACIÓN:
Haga clic aquí .gif)
|
No. de terminal (símbolo) |
Descripción de los terminales |
|---|---|
|
1 (+BM) | Fuente de alimentación del relé del motor del ABS |
|
2 | - |
|
3 | - |
|
4 | - |
|
5 (CANH) | Línea H de comunicación CAN |
|
6 | - |
|
7 (FL-) | Entrada de la señal de velocidad de la rueda delantera izquierda (-) |
|
8 | - |
|
9 | - |
|
10 | - |
|
11 | - |
|
12 | - |
|
13 | - |
|
14 (GND2) | Masa del motor de la bomba |
|
15 | - |
|
16 | - |
|
17 | - |
|
18 | - |
|
19 (CANL) | Línea L de comunicación CAN |
|
20 | - |
|
21 (FR+) | Salida de la fuente de alimentación de velocidad de la rueda delantera derecha (+) |
|
22 (RR+) | Salida de la fuente de alimentación de velocidad de la rueda trasera derecha (+) |
|
23 (RL-) | Entrada de la señal de velocidad de la rueda trasera izquierda (-) |
|
24 (FL+) | Salida de la fuente de alimentación de velocidad de la rueda delantera izquierda (+) |
|
25 | - |
|
26 (FR-) | Entrada de la señal de velocidad de la rueda delantera derecha (-) |
|
27 | - |
|
28 | - |
|
29 | - |
|
30 (+BS) | Fuente de alimentación del relé del solenoide del ABS |
|
31 | - |
|
32 | - |
|
33 (STPO) | Salida del relé de control de la luz de freno (conjunto del interruptor de las luces de freno) |
|
34 (SP1) | Salida de la señal de velocidad |
|
35 | - |
|
36 (IG1) | Entrada de la fuente de alimentación IG1 |
|
37 (RR-) | Entrada de la señal de velocidad de la rueda trasera derecha (-) |
|
38 (CSW) | Entrada del interruptor VSC OFF |
|
39 (RL+) | Salida de la fuente de alimentación de velocidad de la rueda trasera izquierda (+) |
|
40 | - |
|
41 (STP) | Entrada de la señal del conjunto del interruptor de la luz de freno |
|
42 (HZRI) | Entrada del interruptor de retención de los frenos (conjunto del interruptor del freno de estacionamiento eléctrico) |
|
43 (STP2) | Entrada de la señal de las luces de freno |
|
44 | - |
|
45 | - |
|
46 (GND1) | Masa de la ECU de control de derrape (conjunto del actuador del freno) |
INSPECCIÓN DE TERMINALES
(a) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno) y mida la tensión y la resistencia en el lado del mazo de cables.
|

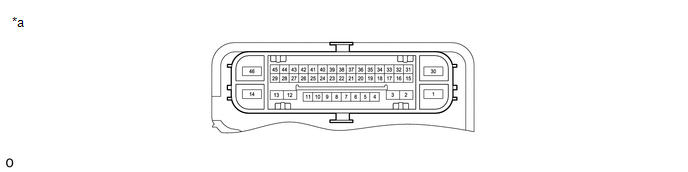

*a | Vista delantera del conector del mazo de cables (a la ECU de control de derrape [conjunto del actuador del freno]) |
- | - |
(b) Compare la tensión o la resistencia con los valores de la tabla siguiente.
Estándar|
No. de terminal (símbolo) |
Color del cableado | Descripción del terminal |
Condición | Condición especificada |
|---|---|---|---|---|
|
A34-1 (+BM) - Masa de la carrocería |
B - Masa de la carrocería |
Fuente de alimentación del relé del motor del ABS |
Siempre | De 11 a 14 V |
|
A34-14 (GND2) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa del motor de la bomba | 1 minuto o más después de desconectar el cable del terminal negativo (-) de la batería. |
Inferior a 1 Ω |
|
A34-30 (+BS) - Masa de la carrocería |
G - Masa de la carrocería |
Fuente de alimentación del relé del solenoide del ABS |
Siempre | De 11 a 14 V |
|
A34-33 (STPO) - Masa de la carrocería |
L - Masa de la carrocería |
Salida del relé de control de la luz de freno (conjunto del interruptor de las luces de freno) |
Siempre | De 11 a 14 V |
|
A34-36 (IG1) - Masa de la carrocería |
B - Masa de la carrocería |
Entrada de la fuente de alimentación IG1 |
Interruptor de encendido en la posición ON |
De 11 a 14 V |
|
A34-38 (CSW) - Masa de la carrocería |
P - Masa de la carrocería |
Entrada del interruptor VSC OFF |
Interruptor VSC OFF en posición ON → OFF (sin pulsar → pulsado) |
Por debajo de 1 Ω → 10 kΩ o superior |
|
A34-41 (STP) - Masa de la carrocería |
GR - Masa de la carrocería |
Entrada de la señal del conjunto del interruptor de la luz de freno |
Conjunto del interruptor de las luces de freno en posición ON → OFF (pedal del freno pisado → sin pisar) |
11 a 14 V → 1.5 V o menos |
|
A34-42 (HZRI) - Masa de la carrocería |
LG - Masa de la carrocería |
Entrada del interruptor de retención de los frenos (conjunto del interruptor del freno de estacionamiento eléctrico) |
Interruptor de retención de los frenos (conjunto del interruptor del freno de estacionamiento eléctrico) en posición ON → OFF (sin pulsar → pulsado) |
Por debajo de 1 Ω → 10 kΩ o superior |
|
A34-43 (STP2) - Masa de la carrocería |
R - Masa de la carrocería |
Entrada de la señal de las luces de freno |
Conjunto del interruptor de las luces de freno ON → OFF (pedal del freno pisado → sin pisar) |
11 a 14 V → 1.5 V o menos |
|
A34-46 (GND1) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa de la ECU de control de derrape (conjunto del actuador del freno) |
1 minuto o más después de desconectar el cable del terminal negativo (-) de la batería. |
Inferior a 1 Ω |
