DESCRIPCION
Este circuito esta formado por el avisador acustico de advertencia de espacio libre No. 1 y el conjunto de la ECU de advertencia de espacio libre. Se usa un avisador acustico accionado por la ECU. La ECU activa los avisadores acusticos con un patron de sonido que cambia en funcion de la distancia existente hasta el obstaculo.

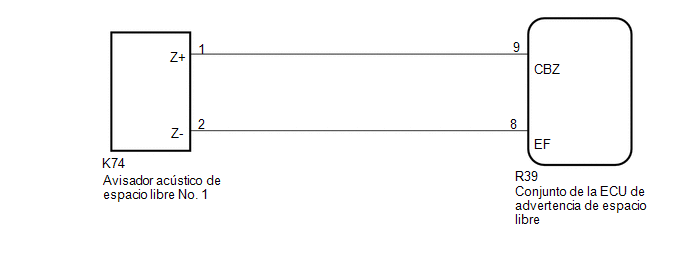

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Realice el registro luego de reemplazar o extraer e instalar el sensor ultrasonico o el conjunto de la ECU de advertencia de espacio libre.
Haga clic aqui
.gif)
PROCEDIMIENTO
| 1. |
REALICE LA PRUEBA ACTIVA CON EL GTS |
(a) Conecte el GTS al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el GTS.
(d) Ingrese a los siguientes menus: Body Electrical/Clearance Warning/Active Test.
(e) Compruebe que el avisador acustico funciona mediante la prueba activa.
Sistema electrico de la carroceria / Advertencia de espacio libre / Prueba activa|
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
|---|---|---|---|
| Front Buzzer | Avisador acustico de advertencia de espacio libre No. 1 |
Detenido o en funcionamiento |
Asegurese de que el vehiculo este detenido y de que el interruptor de encendido este en la posicion ON |
|
Pantalla del tester |
|---|
|
Front Buzzer |
OK:
El avisador acustico de advertencia de espacio libre No. 1 suena.
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE - AVISADOR ACUSTICO DE ESPACIO LIBRE NO. 1) |
(a) Desconecte el conector R39 del conjunto de la ECU de advertencia de espacio libre.
(b) Desconecte el conector K74 del avisador acustico de advertencia de espacio libre No. 1.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R39-9 (CBZ) - K74-1 (Z+) |
Siempre | Inferior a 1 ? |
| R39-8 (EF) - K74-2 (Z-) | Siempre |
Inferior a 1 ? |
|
R39-9 (CBZ) o K74-1 (Z+) - Masa de la carroceria |
Siempre | 10 k? o superior |
| R39-8 (EF) o K74-2 (Z-) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
SUSTITUYA EL AVISADOR ACUSTICO DE ADVERTENCIA DE ESPACIO LIBRE NO. 1 |
(a) Reemplace el avisador acustico de advertencia de espacio libre No. 1 por uno nuevo o por uno que funcione correctamente.
Haga clic aqui
|
| 4. |
REALICE LA PRUEBA ACTIVA CON EL GTS |
(a) Conecte el GTS al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el GTS.
(d) Ingrese a los siguientes menus: Body Electrical/Clearance Warning/Active Test.
(e) Compruebe que el avisador acustico funciona mediante la prueba activa.
Sistema electrico de la carroceria / Advertencia de espacio libre / Prueba activa|
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
|---|---|---|---|
| Front Buzzer | Avisador acustico de espacio libre No. 1 | Operate o Stop | Asegurese de que el vehiculo este detenido y de que el interruptor de encendido este en la posicion ON |
|
Pantalla del tester |
|---|
|
Front Buzzer |
OK:
El avisador acustico de advertencia de espacio libre No. 1 suena.
| OK | | FIN (AVISADOR ACUSTICO DE ADVERTENCIA DE ESPACIO LIBRE NO. 1 DEFECTUOSO) |
| NG | | REEMPLACE EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE |
